Chapitre II
Modélisation numérique du système hydro-sédimentaire du rivage de Khemisti
60
Cependant en prenant en considération la fréquence d’apparition annuelle de la houle de
direction Nord-Ouest (N 315°) qui est de 24 jours par an, on trouvera un flux sédimentaire
réel qui varie de 14.93 à 114.04 m
3
/an/m pour la région Est du site d’étude, un flux de 109.9
m
3 /an/m au niveau de la passe d’entrée et un flux entrant à l’intérieur de l’infrastructure de
20.11 m
3 /an/m et enfin un flux qui varie entre 16.58 et 414.72 m
3 /an/m est enregistré dans la
région ouest du site.
II.5.3.4. Action des houles de direction Nord (360°N)
II.5.3.4.1. Réfraction de la houle (Spectral Wave, SW) :
La figure n°44 présente les résultats de l’étude de la réfraction pour une houle de secteur
Nord. Globalement la propagation se fait avec un angle semblable à l’angle d’incidence avec
une direction Nord à Sud-Sud-Ouest.
Le coefficient de réfraction est en moyenne égal à 0.82, de ce fait ces houles atteignent le trait
de côte sans qu’elles changent de direction, donc les houles ne perdent que un peu de leur
énergie. Les orthogonales ne pivotent que légèrement à l’approche du rivage.
L’action de ces houles au voisinage du rivage, se traduit par une variation de la hauteur
significative de la manière suivante :
À l’Est du port on enregistre une hauteur significative qui varie de 1.06 m à 1.7 m par contre à
l’ouest elle varie de 0.5m à 1.2 m environ, on a donc des houles plus importante à l’Est qu’à
l’Ouest.
Comme pour le cas des houles de Nord-Ouest, les houles de Nord arrivent, au niveau de la
jetée principale du port, avec des hauteurs très importantes qui sont en moyenne d’ordre 2m.
Lorsque cette dernière frappe la jetée elle subit le phénomène de diffraction, ce qui permet de
diminuer son énergie et sa hauteur et de protéger ainsi le port, on enregistre d’ailleurs une
diminution de hauteur jusqu'à 0.6m au niveau du musoir de la jetée.

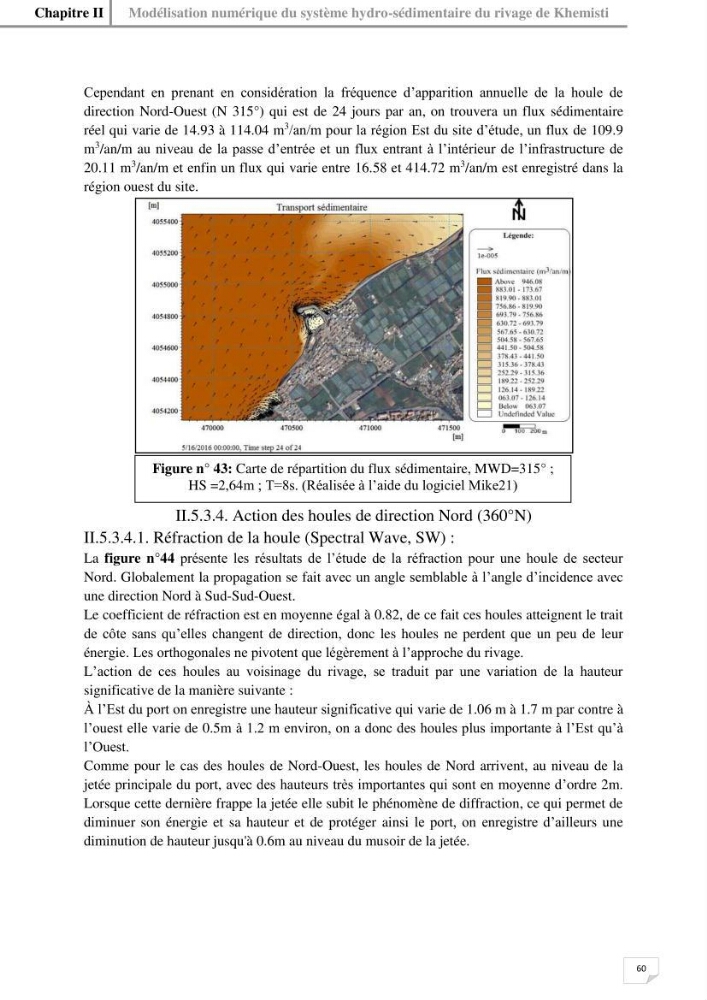

Figure n° 43: Carte de répartition du flux sédimentaire, MWD=315° ;
HS =2,64m ; T=8s. (Réalisée à l’aide du logiciel Mike21)
Modélisation numérique du système hydro-sédimentaire du rivage de Khemisti
60
Cependant en prenant en considération la fréquence d’apparition annuelle de la houle de
direction Nord-Ouest (N 315°) qui est de 24 jours par an, on trouvera un flux sédimentaire
réel qui varie de 14.93 à 114.04 m
3
/an/m pour la région Est du site d’étude, un flux de 109.9
m
3 /an/m au niveau de la passe d’entrée et un flux entrant à l’intérieur de l’infrastructure de
20.11 m
3 /an/m et enfin un flux qui varie entre 16.58 et 414.72 m
3 /an/m est enregistré dans la
région ouest du site.
II.5.3.4. Action des houles de direction Nord (360°N)
II.5.3.4.1. Réfraction de la houle (Spectral Wave, SW) :
La figure n°44 présente les résultats de l’étude de la réfraction pour une houle de secteur
Nord. Globalement la propagation se fait avec un angle semblable à l’angle d’incidence avec
une direction Nord à Sud-Sud-Ouest.
Le coefficient de réfraction est en moyenne égal à 0.82, de ce fait ces houles atteignent le trait
de côte sans qu’elles changent de direction, donc les houles ne perdent que un peu de leur
énergie. Les orthogonales ne pivotent que légèrement à l’approche du rivage.
L’action de ces houles au voisinage du rivage, se traduit par une variation de la hauteur
significative de la manière suivante :
À l’Est du port on enregistre une hauteur significative qui varie de 1.06 m à 1.7 m par contre à
l’ouest elle varie de 0.5m à 1.2 m environ, on a donc des houles plus importante à l’Est qu’à
l’Ouest.
Comme pour le cas des houles de Nord-Ouest, les houles de Nord arrivent, au niveau de la
jetée principale du port, avec des hauteurs très importantes qui sont en moyenne d’ordre 2m.
Lorsque cette dernière frappe la jetée elle subit le phénomène de diffraction, ce qui permet de
diminuer son énergie et sa hauteur et de protéger ainsi le port, on enregistre d’ailleurs une
diminution de hauteur jusqu'à 0.6m au niveau du musoir de la jetée.
Figure n° 43: Carte de répartition du flux sédimentaire, MWD=315° ;
HS =2,64m ; T=8s. (Réalisée à l’aide du logiciel Mike21)
