Chapitre II
Modélisation numérique du système hydro-sédimentaire du rivage de Khemisti
33

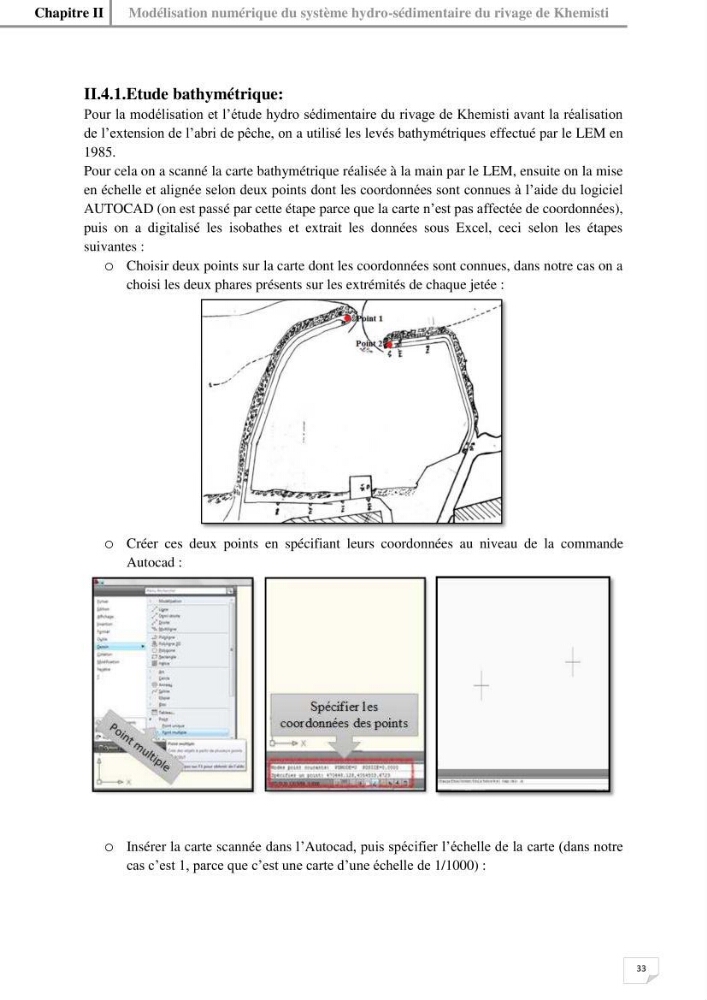

II.4.1.Etude bathymétrique:
Pour la modélisation et l’étude hydro sédimentaire du rivage de Khemisti avant la réalisation
de l’extension de l’abri de pêche, on a utilisé les levés bathymétriques effectué par le LEM en
1985.
Pour cela on a scanné la carte bathymétrique réalisée à la main par le LEM, ensuite on la mise
en échelle et alignée selon deux points dont les coordonnées sont connues à l’aide du logiciel
AUTOCAD (on est passé par cette étape parce que la carte n’est pas affectée de coordonnées),
puis on a digitalisé les isobathes et extrait les données sous Excel, ceci selon les étapes
suivantes :
o Choisir deux points sur la carte dont les coordonnées sont connues, dans notre cas on a
choisi les deux phares présents sur les extrémités de chaque jetée :
o Créer ces deux points en spécifiant leurs coordonnées au niveau de la commande
Autocad :
o Insérer la carte scannée dans l’Autocad, puis spécifier l’échelle de la carte (dans notre
cas c’est 1, parce que c’est une carte d’une échelle de 1/1000) :
