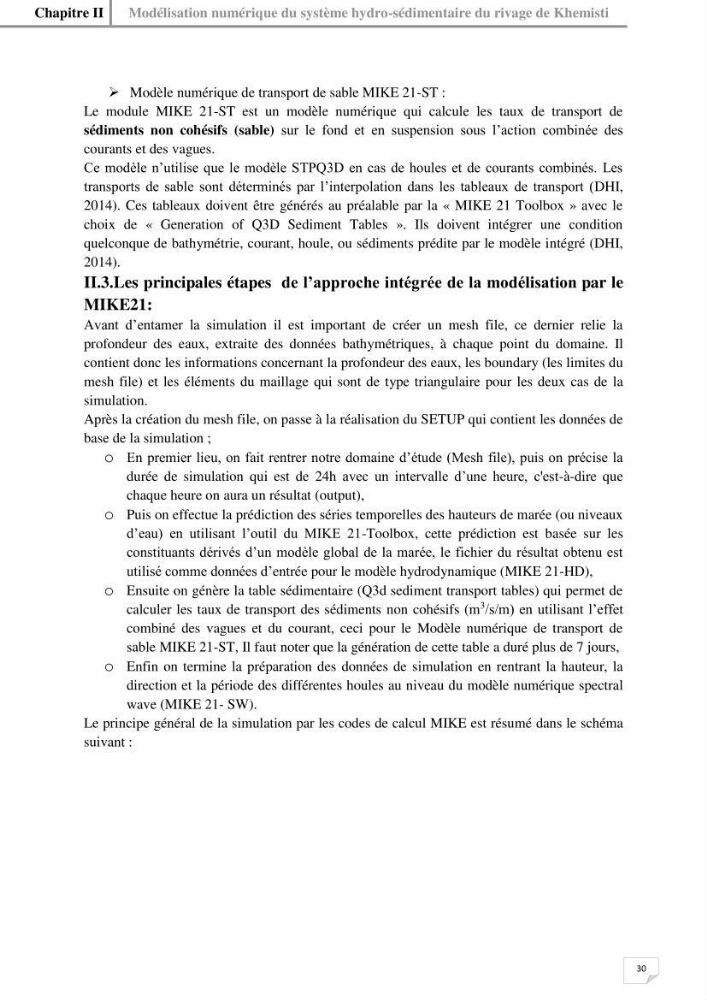

Chapitre II
Modélisation numérique du système hydro-sédimentaire du rivage de Khemisti
30
Modèle numérique de transport de sable MIKE 21-ST :
Le module MIKE 21-ST est un modèle numérique qui calcule les taux de transport de
sédiments non cohésifs (sable) sur le fond et en suspension sous l’action combinée des
courants et des vagues.
Ce modèle n’utilise que le modèle STPQ3D en cas de houles et de courants combinés. Les
transports de sable sont déterminés par l’interpolation dans les tableaux de transport (DHI,
2014). Ces tableaux doivent être générés au préalable par la « MIKE 21 Toolbox » avec le
choix de « Generation of Q3D Sediment Tables ». Ils doivent intégrer une condition
quelconque de bathymétrie, courant, houle, ou sédiments prédite par le modèle intégré (DHI,
2014).
II.3.Les principales étapes de l’approche intégrée de la modélisation par le
MIKE21:
Avant d’entamer la simulation il est important de créer un mesh file, ce dernier relie la
profondeur des eaux, extraite des données bathymétriques, à chaque point du domaine. Il
contient donc les informations concernant la profondeur des eaux, les boundary (les limites du
mesh file) et les éléments du maillage qui sont de type triangulaire pour les deux cas de la
simulation.
Après la création du mesh file, on passe à la réalisation du SETUP qui contient les données de
base de la simulation ;
o En premier lieu, on fait rentrer notre domaine d’étude (Mesh file), puis on précise la
durée de simulation qui est de 24h avec un intervalle d’une heure, c'est-à-dire que
chaque heure on aura un résultat (output),
o Puis on effectue la prédiction des séries temporelles des hauteurs de marée (ou niveaux
d’eau) en utilisant l’outil du MIKE 21-Toolbox, cette prédiction est basée sur les
constituants dérivés d’un modèle global de la marée, le fichier du résultat obtenu est
utilisé comme données d’entrée pour le modèle hydrodynamique (MIKE 21-HD),
o Ensuite on génère la table sédimentaire (Q3d sediment transport tables) qui permet de
calculer les taux de transport des sédiments non cohésifs (m
3
/s/m) en utilisant l’effet
combiné des vagues et du courant, ceci pour le Modèle numérique de transport de
sable MIKE 21-ST, Il faut noter que la génération de cette table a duré plus de 7 jours,
o Enfin on termine la préparation des données de simulation en rentrant la hauteur, la
direction et la période des différentes houles au niveau du modèle numérique spectral
wave (MIKE 21- SW).
Le principe général de la simulation par les codes de calcul MIKE est résumé dans le schéma
suivant :
