108

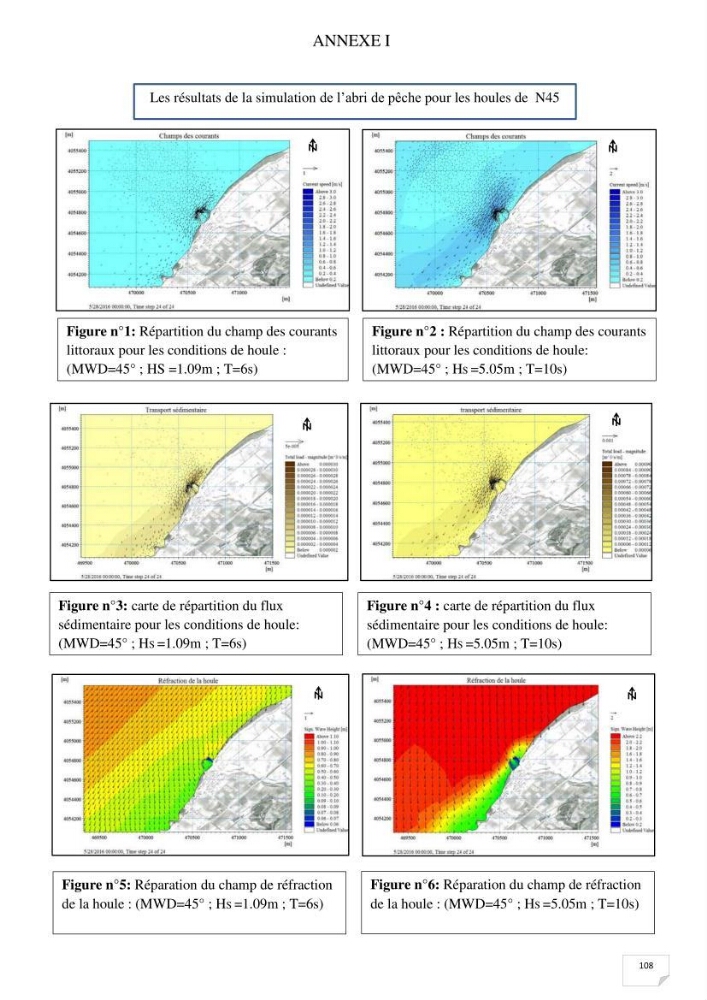

Les résultats de la simulation de l’abri de pêche pour les houles de N45
Figure n°1: Répartition du champ des courants
littoraux pour les conditions de houle :
(MWD=45° ; HS =1.09m ; T=6s)
Figure n°2 : Répartition du champ des courants
littoraux pour les conditions de houle:
(MWD=45° ; HS =5.05m ; T=10s)
Figure n°3: carte de répartition du flux
sédimentaire pour les conditions de houle:
(MWD=45° ; HS =1.09m ; T=6s)
Figure n°4 : carte de répartition du flux
sédimentaire pour les conditions de houle:
(MWD=45° ; HS =5.05m ; T=10s)
Figure n°5: Réparation du champ de réfraction
de la houle : (MWD=45° ; HS =1.09m ; T=6s)
Figure n°6: Réparation du champ de réfraction
de la houle : (MWD=45° ; HS =5.05m ; T=10s)
ANNEXE I
