Chapitre : I
Généralités
8

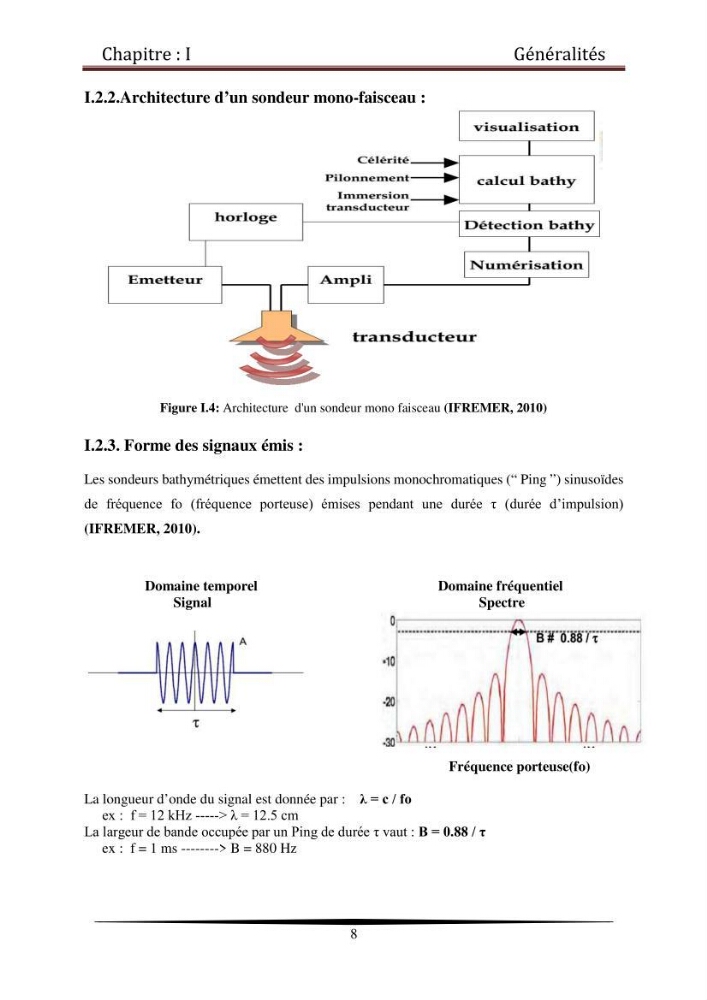

I.2.2.Architecture d’un sondeur mono-faisceau :
I.2.3. Forme des signaux émis :
Les sondeurs bathymétriques émettent des impulsions monochromatiques (“ Ping ”) sinusoïdes
de fréquence fo (fréquence porteuse) émises pendant une durée τ (durée d’impulsion)
(IFREMER, 2010).
Domaine temporel
Domaine fréquentiel
Signal
Spectre
Fréquence porteuse(fo)
La longueur d’onde du signal est donnée par : λ = c / fo
ex : f = 12 kHz -----> λ = 12.5 cm
La largeur de bande occupée par un Ping de durée τ vaut : B = 0.88 / τ
ex : f = 1 ms --------> B = 880 Hz
Figure I.4: Architecture d'un sondeur mono faisceau (IFREMER, 2010)
