II. Matériels et méthodes :
Page 23

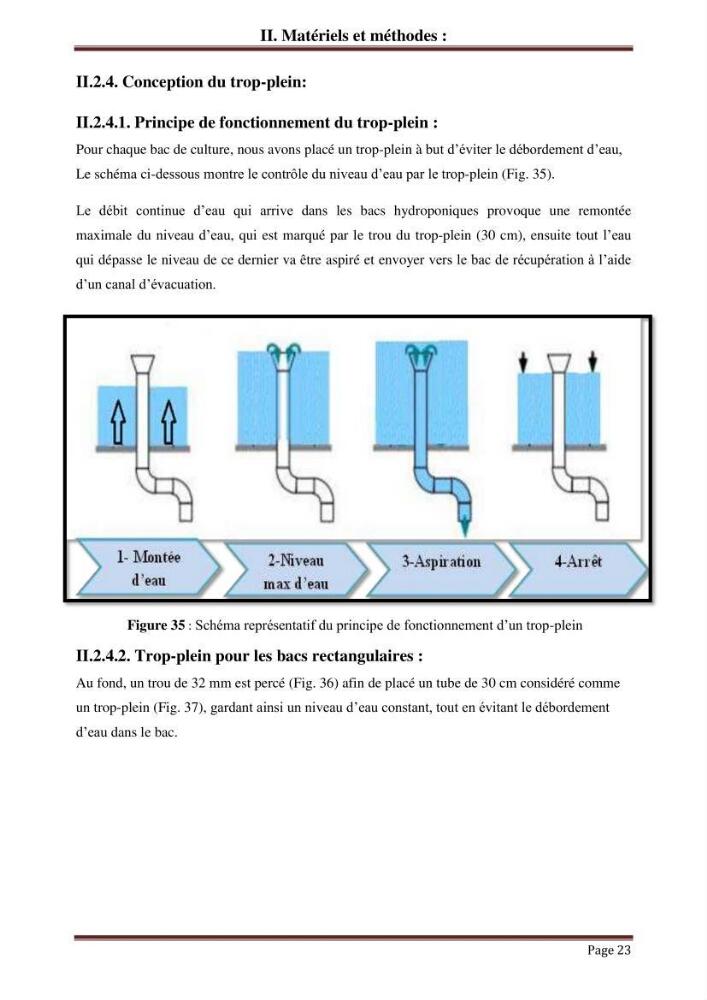

Figure 35 : Schéma représentatif du principe de fonctionnement d’un trop-plein
II.2.4. Conception du trop-plein:
II.2.4.1. Principe de fonctionnement du trop-plein :
Pour chaque bac de culture, nous avons placé un trop-plein à but d’éviter le débordement d’eau,
Le schéma ci-dessous montre le contrôle du niveau d’eau par le trop-plein (Fig. 35).
Le débit continue d’eau qui arrive dans les bacs hydroponiques provoque une remontée
maximale du niveau d’eau, qui est marqué par le trou du trop-plein (30 cm), ensuite tout l’eau
qui dépasse le niveau de ce dernier va être aspiré et envoyer vers le bac de récupération à l’aide
d’un canal d’évacuation.
II.2.4.2. Trop-plein pour les bacs rectangulaires :
Au fond, un trou de 32 mm est percé (Fig. 36) afin de placé un tube de 30 cm considéré comme
un trop-plein (Fig. 37), gardant ainsi un niveau d’eau constant, tout en évitant le débordement
d’eau dans le bac.
