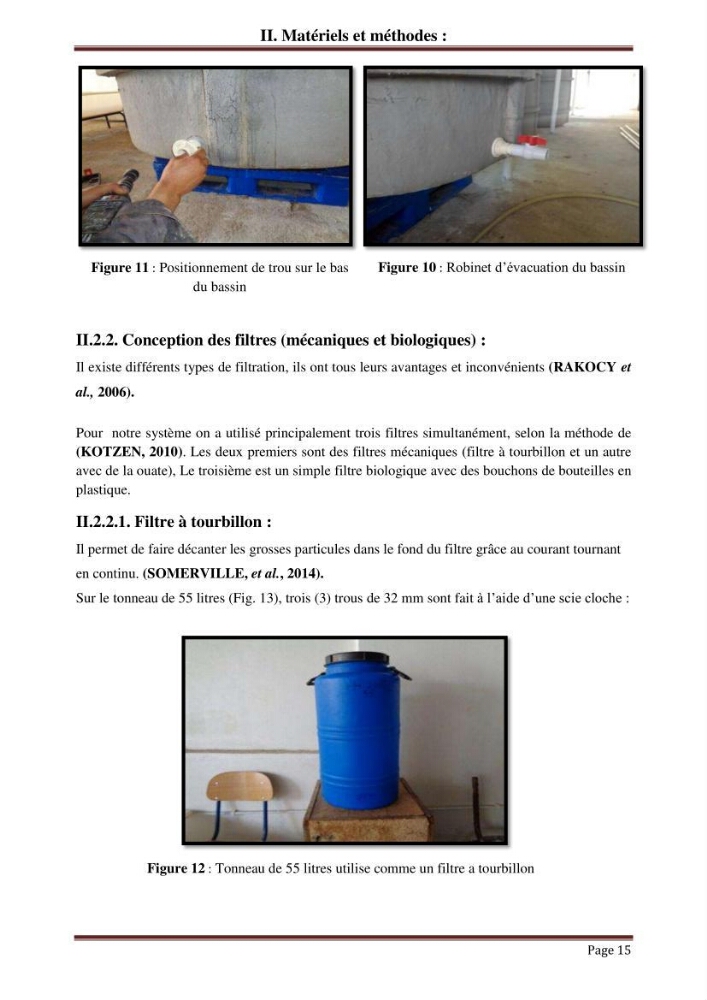

II. Matériels et méthodes :
Page 15
Figure 11 : Positionnement de trou sur le bas
du bassin
Figure 10 : Robinet d’évacuation du bassin
Figure 12 : Tonneau de 55 litres utilise comme un filtre a tourbillon
II.2.2. Conception des filtres (mécaniques et biologiques) :
Il existe différents types de filtration, ils ont tous leurs avantages et inconvénients (RAKOCY et
al., 2006).
Pour notre système on a utilisé principalement trois filtres simultanément, selon la méthode de
(KOTZEN, 2010). Les deux premiers sont des filtres mécaniques (filtre à tourbillon et un autre
avec de la ouate), Le troisième est un simple filtre biologique avec des bouchons de bouteilles en
plastique.
II.2.2.1. Filtre à tourbillon :
Il permet de faire décanter les grosses particules dans le fond du filtre grâce au courant tournant
en continu. (SOMERVILLE, et al., 2014).
Sur le tonneau de 55 litres (Fig. 13), trois (3) trous de 32 mm sont fait à l’aide d’une scie cloche :
