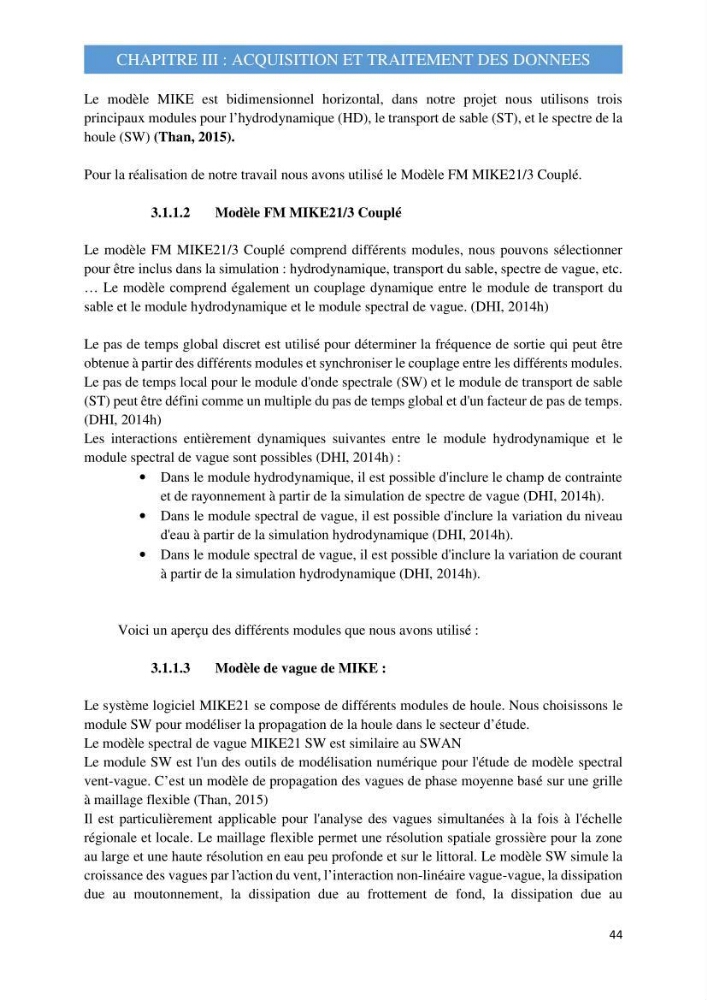

CHAPITRE III : ACQUISITION ET TRAITEMENT DES DONNEES
Le modèle MIKE est bidimensionnel horizontal, dans notre projet nous utilisons trois
principaux modules pour l’hydrodynamique (HD), le transport de sable (ST), et le spectre de la
houle (SW) (Than, 2015).
Pour la réalisation de notre travail nous avons utilisé le Modèle FM MIKE21/3 Couplé.
3.1.1.2
Modèle FM MIKE21/3 Couplé
Le modèle FM MIKE21/3 Couplé comprend différents modules, nous pouvons sélectionner
pour être inclus dans la simulation : hydrodynamique, transport du sable, spectre de vague, etc.
… Le modèle comprend également un couplage dynamique entre le module de transport du
sable et le module hydrodynamique et le module spectral de vague. (DHI, 2014h)
Le pas de temps global discret est utilisé pour déterminer la fréquence de sortie qui peut être
obtenue à partir des différents modules et synchroniser le couplage entre les différents modules.
Le pas de temps local pour le module d'onde spectrale (SW) et le module de transport de sable
(ST) peut être défini comme un multiple du pas de temps global et d'un facteur de pas de temps.
(DHI, 2014h)
Les interactions entièrement dynamiques suivantes entre le module hydrodynamique et le
module spectral de vague sont possibles (DHI, 2014h) :
Dans le module hydrodynamique, il est possible d'inclure le champ de contrainte
et de rayonnement à partir de la simulation de spectre de vague (DHI, 2014h).
Dans le module spectral de vague, il est possible d'inclure la variation du niveau
d'eau à partir de la simulation hydrodynamique (DHI, 2014h).
Dans le module spectral de vague, il est possible d'inclure la variation de courant
à partir de la simulation hydrodynamique (DHI, 2014h).
Voici un aperçu des différents modules que nous avons utilisé :
3.1.1.3
Modèle de vague de MIKE :
Le système logiciel MIKE21 se compose de différents modules de houle. Nous choisissons le
module SW pour modéliser la propagation de la houle dans le secteur d’étude.
Le modèle spectral de vague MIKE21 SW est similaire au SWAN
Le module SW est l'un des outils de modélisation numérique pour l'étude de modèle spectral
vent-vague. C’est un modèle de propagation des vagues de phase moyenne basé sur une grille
à maillage flexible (Than, 2015)
Il est particulièrement applicable pour l'analyse des vagues simultanées à la fois à l'échelle
régionale et locale. Le maillage flexible permet une résolution spatiale grossière pour la zone
au large et une haute résolution en eau peu profonde et sur le littoral. Le modèle SW simule la
croissance des vagues par l'action du vent, l’interaction non-linéaire vague-vague, la dissipation
due au moutonnement, la dissipation due au frottement de fond, la dissipation due au
