79

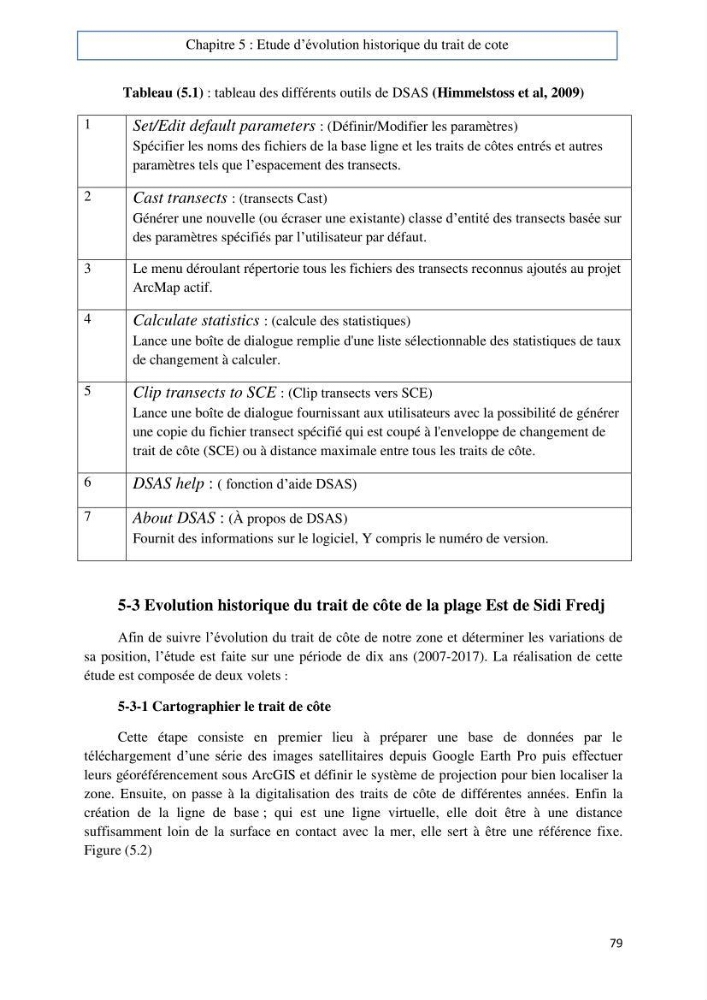

Chapitre 5 : Etude d’évolution historique du trait de cote
Tableau (5.1) : tableau des différents outils de DSAS (Himmelstoss et al, 2009)
1
Set/Edit default parameters : (Définir/Modifier les paramètres)
Spécifier les noms des fichiers de la base ligne et les traits de côtes entrés et autres
paramètres tels que l’espacement des transects.
2
Cast transects : (transects Cast)
Générer une nouvelle (ou écraser une existante) classe d’entité des transects basée sur
des paramètres spécifiés par l’utilisateur par défaut.
3
Le menu déroulant répertorie tous les fichiers des transects reconnus ajoutés au projet
ArcMap actif.
4
Calculate statistics : (calcule des statistiques)
Lance une boîte de dialogue remplie d'une liste sélectionnable des statistiques de taux
de changement à calculer.
5
Clip transects to SCE : (Clip transects vers SCE)
Lance une boîte de dialogue fournissant aux utilisateurs avec la possibilité de générer
une copie du fichier transect spécifié qui est coupé à l'enveloppe de changement de
trait de côte (SCE) ou à distance maximale entre tous les traits de côte.
6
DSAS help : ( fonction d’aide DSAS)
7
About DSAS : (À propos de DSAS)
Fournit des informations sur le logiciel, Y compris le numéro de version.
5-3 Evolution historique du trait de côte de la plage Est de Sidi Fredj
Afin de suivre l’évolution du trait de côte de notre zone et déterminer les variations de
sa position, l’étude est faite sur une période de dix ans (2007-2017). La réalisation de cette
étude est composée de deux volets :
5-3-1 Cartographier le trait de côte
Cette étape consiste en premier lieu à préparer une base de données par le
téléchargement d’une série des images satellitaires depuis Google Earth Pro puis effectuer
leurs géoréférencement sous ArcGIS et définir le système de projection pour bien localiser la
zone. Ensuite, on passe à la digitalisation des traits de côte de différentes années. Enfin la
création de la ligne de base ; qui est une ligne virtuelle, elle doit être à une distance
suffisamment loin de la surface en contact avec la mer, elle sert à être une référence fixe.
Figure (5.2)
