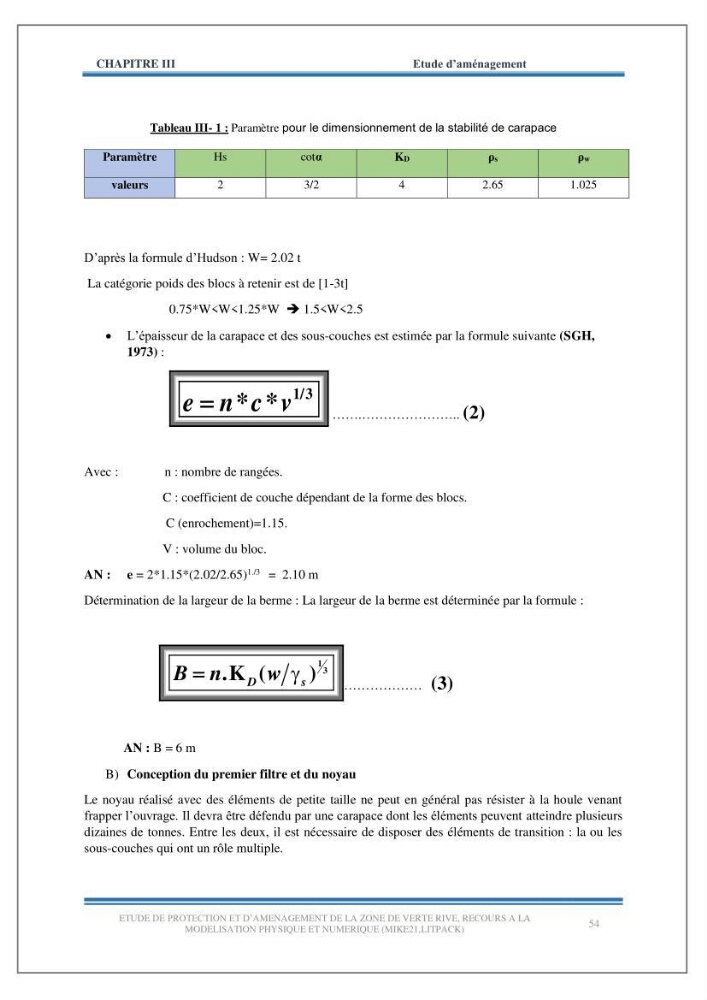

CHAPITRE III
Etude d’aménagement
ETUDE DE PROTECTION ET D’AMENAGEMENT DE LA ZONE DE VERTE RIVE, RECOURS A LA
MODELISATION PHYSIQUE ET NUMERIQUE (MIKE21,LITPACK)
54
Tableau III- 1 : Paramètre pour le dimensionnement de la stabilité de carapace
Paramètre
Hs
cotα
KD
ρs
ρw
valeurs
2
3/2
4
2.65
1.025
D’après la formule d’Hudson : W= 2.02 t
La catégorie poids des blocs à retenir est de [1-3t]
0.75*W  L’épaisseur de la carapace et des sous-couches est estimée par la formule suivante (SGH,
1973) :
1/3
**
e n c v

…….………………….. (2)
Avec :
n : nombre de rangées.
C : coefficient de couche dépendant de la forme des blocs.
C (enrochement)=1.15.
V : volume du bloc.
AN : e = 2*1.15*(2.02/2.65)
1./3 = 2.10 m
Détermination de la largeur de la berme : La largeur de la berme est déterminée par la formule :

1
3
.K (
)
D
s
B n
w

……………… (3)
AN : B = 6 m
B) Conception du premier filtre et du noyau
Le noyau réalisé avec des éléments de petite taille ne peut en général pas résister à la houle venant
frapper l’ouvrage. Il devra être défendu par une carapace dont les éléments peuvent atteindre plusieurs
dizaines de tonnes. Entre les deux, il est nécessaire de disposer des éléments de transition : la ou les
sous-couches qui ont un rôle multiple.
