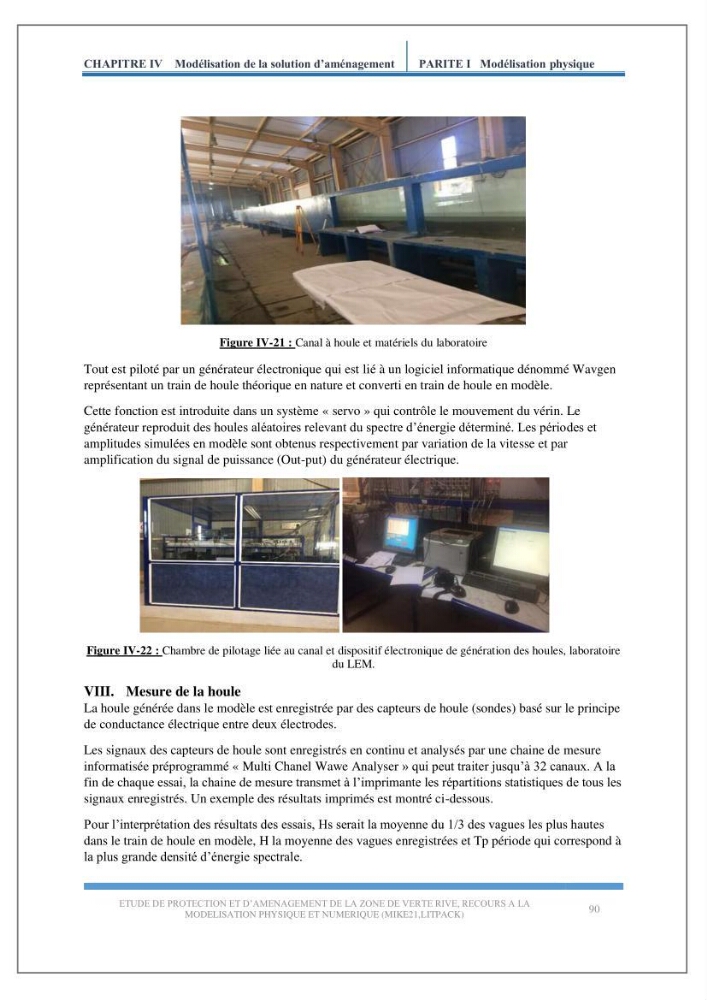

Figure IV-21 : Canal à houle et matériels du laboratoire
Tout est piloté par un générateur électronique qui est lié à un logiciel informatique dénommé Wavgen
représentant un train de houle théorique en nature et converti en train de houle en modèle.
Cette fonction est introduite dans un système « servo » qui contrôle le mouvement du vérin. Le
générateur reproduit des houles aléatoires relevant du spectre d’énergie déterminé. Les périodes et
amplitudes simulées en modèle sont obtenus respectivement par variation de la vitesse et par
amplification du signal de puissance (Out-put) du générateur électrique.
Figure IV-22 : Chambre de pilotage liée au canal et dispositif électronique de génération des houles, laboratoire
du LEM.
VIII. Mesure de la houle
La houle générée dans le modèle est enregistrée par des capteurs de houle (sondes) basé sur le principe
de conductance électrique entre deux électrodes.
Les signaux des capteurs de houle sont enregistrés en continu et analysés par une chaine de mesure
informatisée préprogrammé « Multi Chanel Wawe Analyser » qui peut traiter jusqu’à 32 canaux. A la
fin de chaque essai, la chaine de mesure transmet à l’imprimante les répartitions statistiques de tous les
signaux enregistrés. Un exemple des résultats imprimés est montré ci-dessous.
Pour l’interprétation des résultats des essais, Hs serait la moyenne du 1/3 des vagues les plus hautes
dans le train de houle en modèle, H la moyenne des vagues enregistrées et Tp période qui correspond à
la plus grande densité d’énergie spectrale.
