Chapitre III :
Etude hydrodynamique
45
La figure 13 représente la simulation numérique de la diffraction de la houle pour le
champ de direction Nord-Est (45°N). Cette simulation de la diffraction de la houle montre
que le champ de houles se dégrade en approchant la côte, au fur et à mesure la profondeur
diminue, la hauteur de la houle diminue. Les houles de large arrivent perpendiculaire au
rivage.
Au large, la hauteur de la houle est supérieure à 2.6m, en arrivant à la côte la hauteur
devient de 1.8m jusqu’à 2m.
La diffraction des houles dans la partie Ouest de la baie d’Annaba est due à la présence
du Cap Rass Hamra.

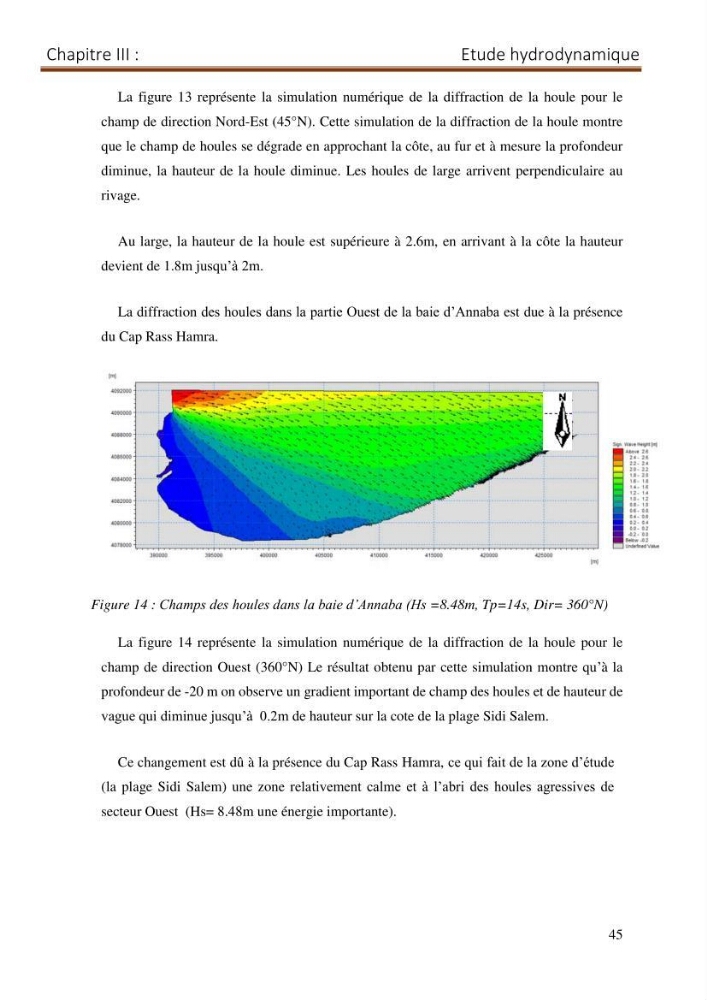

Figure 14 : Champs des houles dans la baie d’Annaba (Hs =8.48m, Tp=14s, Dir= 360°N)
La figure 14 représente la simulation numérique de la diffraction de la houle pour le
champ de direction Ouest (360°N) Le résultat obtenu par cette simulation montre qu’à la
profondeur de -20 m on observe un gradient important de champ des houles et de hauteur de
vague qui diminue jusqu’à 0.2m de hauteur sur la cote de la plage Sidi Salem.
Ce changement est dû à la présence du Cap Rass Hamra, ce qui fait de la zone d’étude
(la plage Sidi Salem) une zone relativement calme et à l’abri des houles agressives de
secteur Ouest (Hs= 8.48m une énergie importante).
