APPLICATION DES SIG AU SUIVI DE L’EVOLUTION DU TRAIT DE COTE
66
Toujours, sur ArcCatalog, nous avons créé une base de données où toutes les données ont été
stockées. Dans la géodatabase, un jeu de classe d’entité a été créé, qui permet de regrouper
toutes les classes d’entités de forme ligne. Par la suite, on active l’éditeur et on commence à
digitaliser les traits de côte des sept images sélectionnées (voir la Figure V.2).
V.4.1.2. Génération de ligne de base et transects:
La génération de la ligne de base et des transects passe par plusieurs étapes, à savoir :
Création d’une géodatabase dans laquelle les classes d’entités pour la ligne de base et
les traits de côtes seront stockées, ensuite, on utilise l’outil «Merged» pour fusionner
nos deux traits de côte de deux années consécutives, puis grâce à l’outil «Buffer» de
la barre «Géoprocessing» ; on va fixer la distance de 120 m entre la Baseline,
parallèle au changement moyen des différents rivages que nous voulons créer, et les
deux traits de côtes, à partir desquels les transects sont générés.
Préparation de la table attributaire de chaque entité, selon les normes proposées par
USGS, notons que la ligne de base et les traits de côtes doivent impérativement avoir
le même système de coordonnée projeté (WGS84_UTM 30) et le même type de
géométrie.
Génération d’une série de profils (37 transects) séparés de 25 m et possédant une
longueur de 300 m (voir Figure V.3) perpendiculaires à la base de la ligne de
référence et des différents traits de côte.

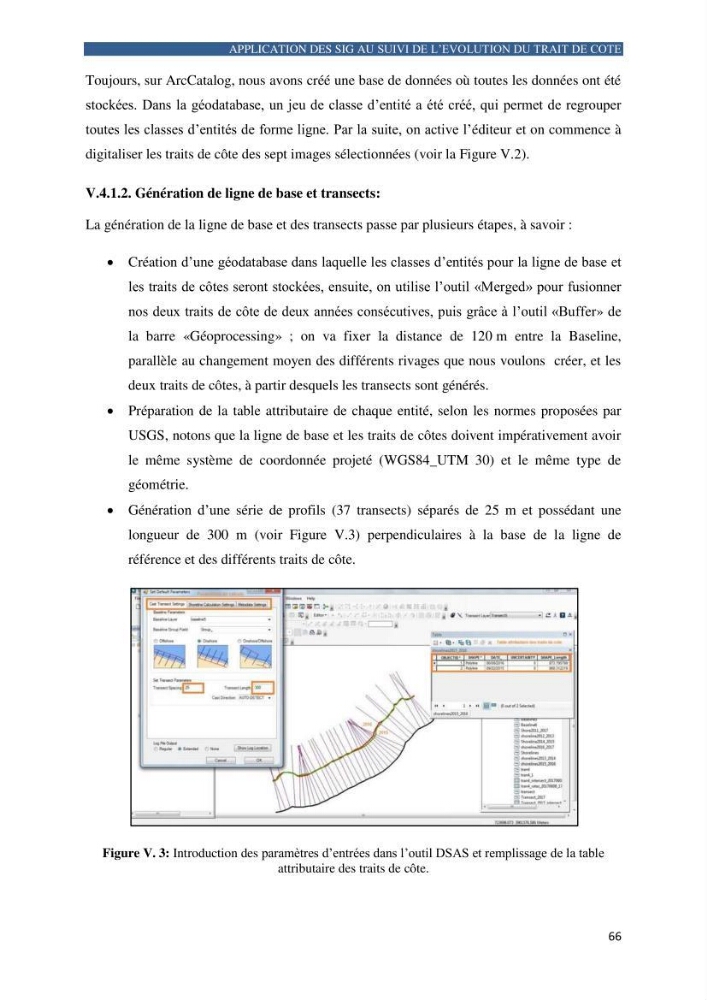

Figure V. 3: Introduction des paramètres d’entrées dans l’outil DSAS et remplissage de la table
attributaire des traits de côte.
66
Toujours, sur ArcCatalog, nous avons créé une base de données où toutes les données ont été
stockées. Dans la géodatabase, un jeu de classe d’entité a été créé, qui permet de regrouper
toutes les classes d’entités de forme ligne. Par la suite, on active l’éditeur et on commence à
digitaliser les traits de côte des sept images sélectionnées (voir la Figure V.2).
V.4.1.2. Génération de ligne de base et transects:
La génération de la ligne de base et des transects passe par plusieurs étapes, à savoir :
Création d’une géodatabase dans laquelle les classes d’entités pour la ligne de base et
les traits de côtes seront stockées, ensuite, on utilise l’outil «Merged» pour fusionner
nos deux traits de côte de deux années consécutives, puis grâce à l’outil «Buffer» de
la barre «Géoprocessing» ; on va fixer la distance de 120 m entre la Baseline,
parallèle au changement moyen des différents rivages que nous voulons créer, et les
deux traits de côtes, à partir desquels les transects sont générés.
Préparation de la table attributaire de chaque entité, selon les normes proposées par
USGS, notons que la ligne de base et les traits de côtes doivent impérativement avoir
le même système de coordonnée projeté (WGS84_UTM 30) et le même type de
géométrie.
Génération d’une série de profils (37 transects) séparés de 25 m et possédant une
longueur de 300 m (voir Figure V.3) perpendiculaires à la base de la ligne de
référence et des différents traits de côte.
Figure V. 3: Introduction des paramètres d’entrées dans l’outil DSAS et remplissage de la table
attributaire des traits de côte.
