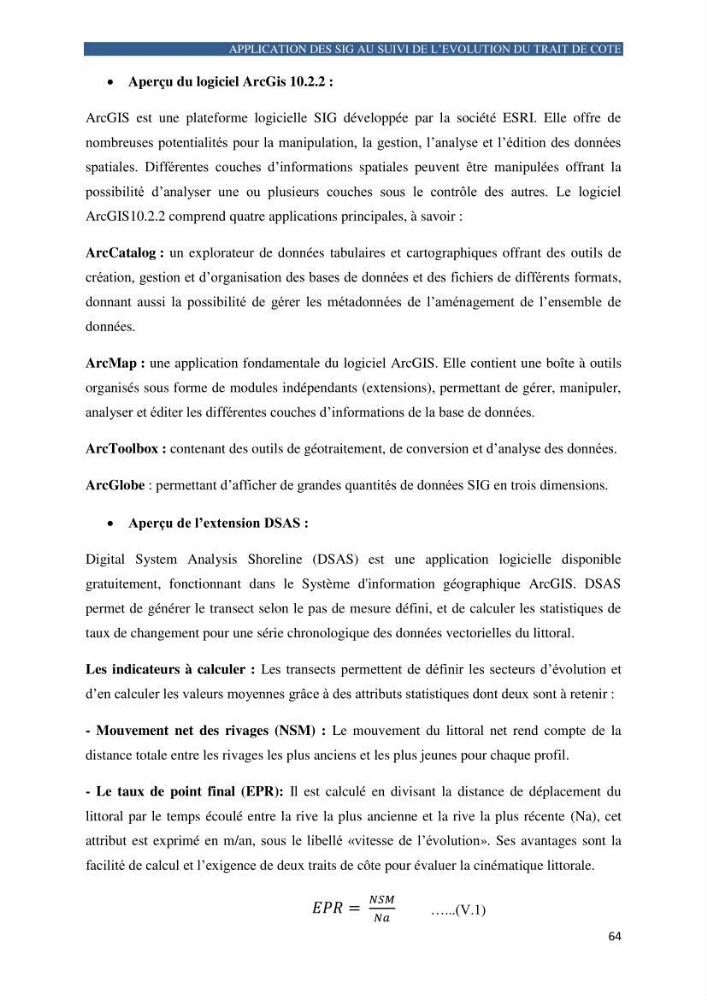

APPLICATION DES SIG AU SUIVI DE L’EVOLUTION DU TRAIT DE COTE
64
Aperçu du logiciel ArcGis 10.2.2 :
ArcGIS est une plateforme logicielle SIG développée par la société ESRI. Elle offre de
nombreuses potentialités pour la manipulation, la gestion, l’analyse et l’édition des données
spatiales. Différentes couches d’informations spatiales peuvent être manipulées offrant la
possibilité d’analyser une ou plusieurs couches sous le contrôle des autres. Le logiciel
ArcGIS10.2.2 comprend quatre applications principales, à savoir :
ArcCatalog : un explorateur de données tabulaires et cartographiques offrant des outils de
création, gestion et d’organisation des bases de données et des fichiers de différents formats,
donnant aussi la possibilité de gérer les métadonnées de l’aménagement de l’ensemble de
données.
ArcMap : une application fondamentale du logiciel ArcGIS. Elle contient une boîte à outils
organisés sous forme de modules indépendants (extensions), permettant de gérer, manipuler,
analyser et éditer les différentes couches d’informations de la base de données.
ArcToolbox : contenant des outils de géotraitement, de conversion et d’analyse des données.
ArcGlobe : permettant d’afficher de grandes quantités de données SIG en trois dimensions.
Aperçu de l’extension DSAS :
Digital System Analysis Shoreline (DSAS) est une application logicielle disponible
gratuitement, fonctionnant dans le Système d'information géographique ArcGIS. DSAS
permet de générer le transect selon le pas de mesure défini, et de calculer les statistiques de
taux de changement pour une série chronologique des données vectorielles du littoral.
Les indicateurs à calculer : Les transects permettent de définir les secteurs d’évolution et
d’en calculer les valeurs moyennes grâce à des attributs statistiques dont deux sont à retenir :
- Mouvement net des rivages (NSM) : Le mouvement du littoral net rend compte de la
distance totale entre les rivages les plus anciens et les plus jeunes pour chaque profil.
- Le taux de point final (EPR): Il est calculé en divisant la distance de déplacement du
littoral par le temps écoulé entre la rive la plus ancienne et la rive la plus récente (Na), cet
attribut est exprimé en m/an, sous le libellé «vitesse de l’évolution». Ses avantages sont la
facilité de calcul et l’exigence de deux traits de côte pour évaluer la cinématique littorale.
…...(V.1)
