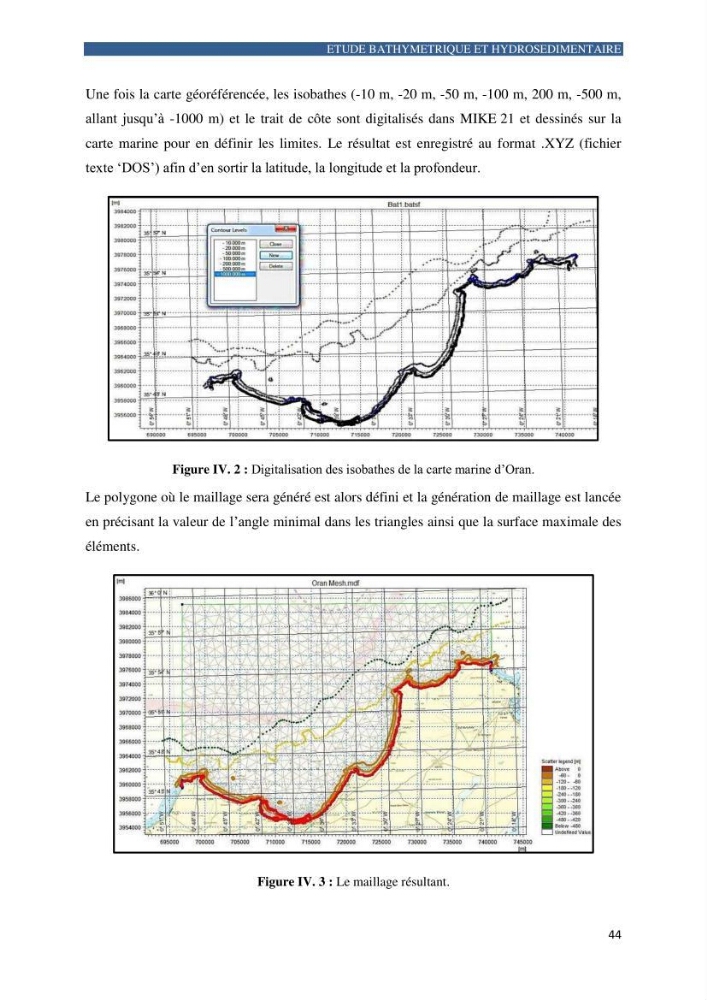

ETUDE BATHYMETRIQUE ET HYDROSEDIMENTAIRE
44
Une fois la carte géoréférencée, les isobathes (-10 m, -20 m, -50 m, -100 m, 200 m, -500 m,
allant jusqu’à -1000 m) et le trait de côte sont digitalisés dans MIKE 21 et dessinés sur la
carte marine pour en définir les limites. Le résultat est enregistré au format .XYZ (fichier
texte ‘DOS’) afin d’en sortir la latitude, la longitude et la profondeur.
Figure IV. 2 : Digitalisation des isobathes de la carte marine d’Oran.
Le polygone où le maillage sera généré est alors défini et la génération de maillage est lancée
en précisant la valeur de l’angle minimal dans les triangles ainsi que la surface maximale des
éléments.
Figure IV. 3 : Le maillage résultant.
