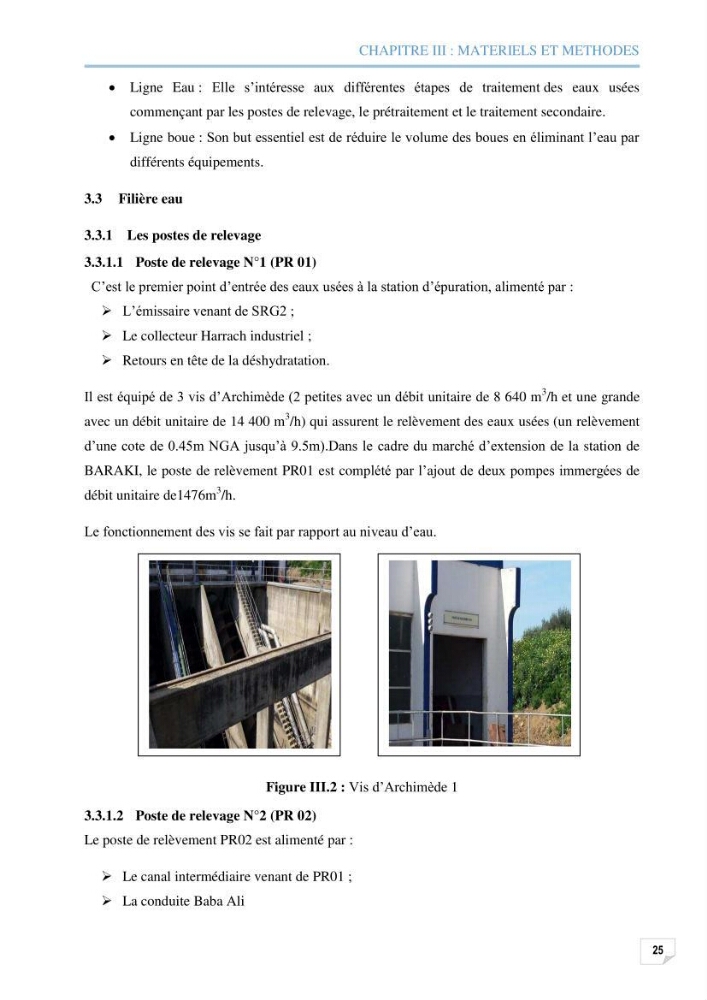

CHAPITRE III : MATERIELS ET METHODES
25
 Ligne Eau : Elle s’intéresse aux différentes étapes de traitement des eaux usées
commençant par les postes de relevage, le prétraitement et le traitement secondaire.
 Ligne boue : Son but essentiel est de réduire le volume des boues en éliminant l’eau par
différents équipements.
3.3 Filière eau
3.3.1 Les postes de relevage
3.3.1.1 Poste de relevage N°1 (PR 01)
C’est le premier point d’entrée des eaux usées à la station d’épuration, alimenté par :
 L’émissaire venant de SRG2 ;
 Le collecteur Harrach industriel ;
 Retours en tête de la déshydratation.
Il est équipé de 3 vis d’Archimède (2 petites avec un débit unitaire de 8 640 m
3 /h et une grande
avec un débit unitaire de 14 400 m
3 /h) qui assurent le relèvement des eaux usées (un relèvement
d’une cote de 0.45m NGA jusqu’à 9.5m).Dans le cadre du marché d’extension de la station de
BARAKI, le poste de relèvement PR01 est complété par l’ajout de deux pompes immergées de
débit unitaire de1476m
3 /h.
Le fonctionnement des vis se fait par rapport au niveau d’eau.
Figure III.2 : Vis d’Archimède 1
3.3.1.2 Poste de relevage N°2 (PR 02)
Le poste de relèvement PR02 est alimenté par :
 Le canal intermédiaire venant de PR01 ;
 La conduite Baba Ali
