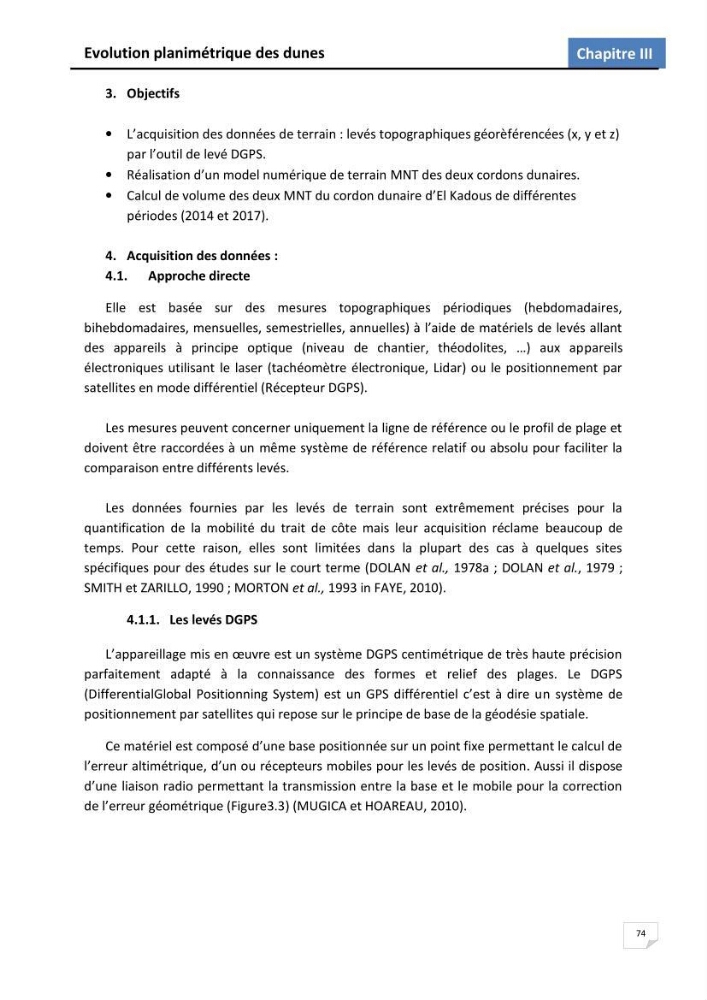

Evolution planimétrique des dunes
Chapitre III
74
3. Objectifs
L’acquisition des données de terrain : levés topographiques géorèférencées (x, y et z)
par l’outil de levé DGPS.
Réalisation d’un model numérique de terrain MNT des deux cordons dunaires.
Calcul de volume des deux MNT du cordon dunaire d’El Kadous de différentes
périodes (2014 et 2017).
4. Acquisition des données :
4.1. Approche directe
Elle est basée sur des mesures topographiques périodiques (hebdomadaires,
bihebdomadaires, mensuelles, semestrielles, annuelles) à l’aide de matériels de levés allant
des appareils à principe optique (niveau de chantier, théodolites, …) aux appareils
électroniques utilisant le laser (tachéomètre électronique, Lidar) ou le positionnement par
satellites en mode différentiel (Récepteur DGPS).
Les mesures peuvent concerner uniquement la ligne de référence ou le profil de plage et
doivent être raccordées à un même système de référence relatif ou absolu pour faciliter la
comparaison entre différents levés.
Les données fournies par les levés de terrain sont extrêmement précises pour la
quantification de la mobilité du trait de côte mais leur acquisition réclame beaucoup de
temps. Pour cette raison, elles sont limitées dans la plupart des cas à quelques sites
spécifiques pour des études sur le court terme (DOLAN et al., 1978a ; DOLAN et al., 1979 ;
SMITH et ZARILLO, 1990 ; MORTON et al., 1993 in FAYE, 2010).
4.1.1. Les levés DGPS
L’appareillage mis en œuvre est un système DGPS centimétrique de très haute précision
parfaitement adapté à la connaissance des formes et relief des plages. Le DGPS
(DifferentialGlobal Positionning System) est un GPS différentiel c’est à dire un système de
positionnement par satellites qui repose sur le principe de base de la géodésie spatiale.
Ce matériel est composé d’une base positionnée sur un point fixe permettant le calcul de
l’erreur altimétrique, d’un ou récepteurs mobiles pour les levés de position. Aussi il dispose
d’une liaison radio permettant la transmission entre la base et le mobile pour la correction
de l’erreur géométrique (Figure3.3) (MUGICA et HOAREAU, 2010).
