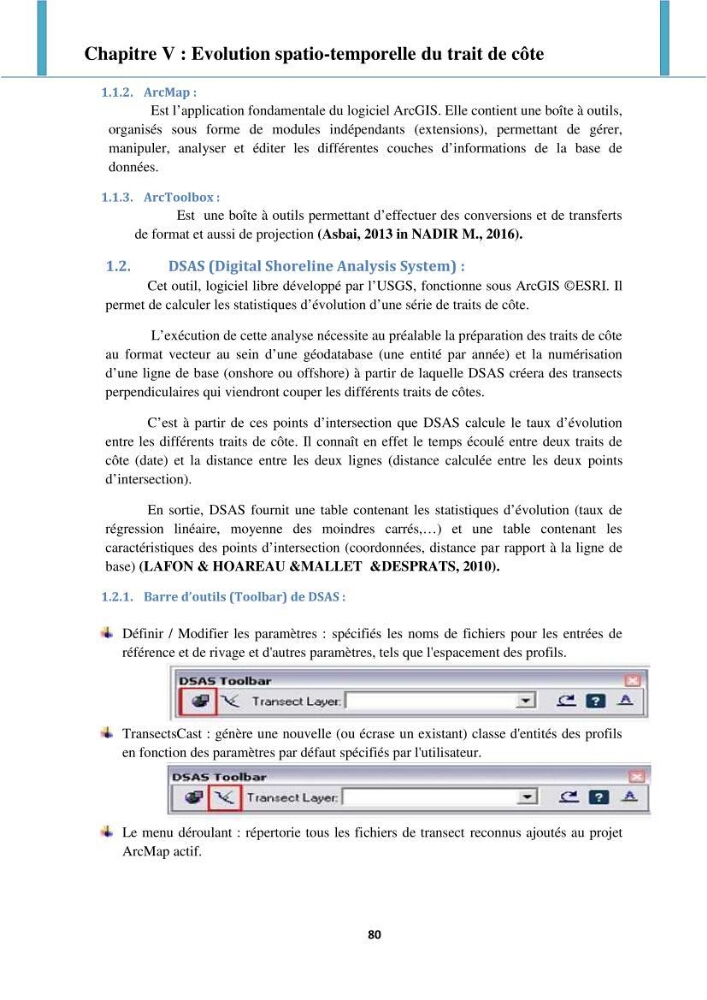

Chapitre V : Evolution spatio-temporelle du trait de côte
80
1.1.2. ArcMap :
Est l’application fondamentale du logiciel ArcGIS. Elle contient une boîte à outils,
organisés sous forme de modules indépendants (extensions), permettant de gérer,
manipuler, analyser et éditer les différentes couches d’informations de la base de
données.
1.1.3. ArcToolbox :
Est une boîte à outils permettant d’effectuer des conversions et de transferts
de format et aussi de projection (Asbai, 2013 in NADIR M., 2016).
1.2.
DSAS (Digital Shoreline Analysis System) :
Cet outil, logiciel libre développé par l’USGS, fonctionne sous ArcGIS ©ESRI. Il
permet de calculer les statistiques d’évolution d’une série de traits de côte.
L’exécution de cette analyse nécessite au préalable la préparation des traits de côte
au format vecteur au sein d’une géodatabase (une entité par année) et la numérisation
d’une ligne de base (onshore ou offshore) à partir de laquelle DSAS créera des transects
perpendiculaires qui viendront couper les différents traits de côtes.
C’est à partir de ces points d’intersection que DSAS calcule le taux d’évolution
entre les différents traits de côte. Il connaît en effet le temps écoulé entre deux traits de
côte (date) et la distance entre les deux lignes (distance calculée entre les deux points
d’intersection).
En sortie, DSAS fournit une table contenant les statistiques d’évolution (taux de
régression linéaire, moyenne des moindres carrés,…) et une table contenant les
caractéristiques des points d’intersection (coordonnées, distance par rapport à la ligne de
base) (LAFON & HOAREAU &MALLET &DESPRATS, 2010).
1.2.1. Barre d’outils (Toolbar) de DSAS :
Définir / Modifier les paramètres : spécifiés les noms de fichiers pour les entrées de
référence et de rivage et d'autres paramètres, tels que l'espacement des profils.
TransectsCast : génère une nouvelle (ou écrase un existant) classe d'entités des profils
en fonction des paramètres par défaut spécifiés par l'utilisateur.
Le menu déroulant : répertorie tous les fichiers de transect reconnus ajoutés au projet
ArcMap actif.
