Chapitre III :
Évolution de la dynamique des sédiments dans la partie aérienne
49
2. Méthode d’analyse :

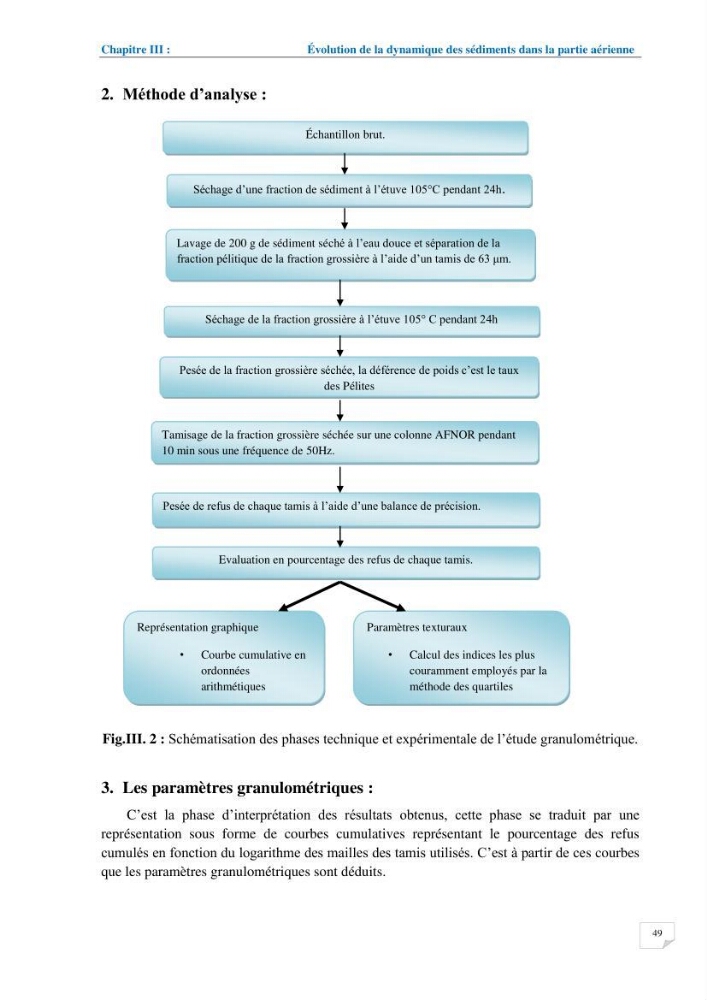

Fig.III. 2 : Schématisation des phases technique et expérimentale de l’étude granulométrique.
3. Les paramètres granulométriques :
C’est la phase d’interprétation des résultats obtenus, cette phase se traduit par une
représentation sous forme de courbes cumulatives représentant le pourcentage des refus
cumulés en fonction du logarithme des mailles des tamis utilisés. C’est à partir de ces courbes
que les paramètres granulométriques sont déduits.
Échantillon brut.
Séchage d’une fraction de sédiment à l’étuve 105°C pendant 24h.
Lavage de 200 g de sédiment séché à l’eau douce et séparation de la
fraction pélitique de la fraction grossière à l’aide d’un tamis de 63 μm.
Pesée de la fraction grossière séchée, la déférence de poids c’est le taux
des Pélites
Evaluation en pourcentage des refus de chaque tamis.
Séchage de la fraction grossière à l’étuve 105° C pendant 24h
Tamisage de la fraction grossière séchée sur une colonne AFNOR pendant
10 min sous une fréquence de 50Hz.
Pesée de refus de chaque tamis à l’aide d’une balance de précision.
Représentation graphique
• Courbe cumulative en
ordonnées
arithmétiques
Paramètres texturaux
• Calcul des indices les plus
couramment employés par la
méthode des quartiles
Évolution de la dynamique des sédiments dans la partie aérienne
49
2. Méthode d’analyse :
Fig.III. 2 : Schématisation des phases technique et expérimentale de l’étude granulométrique.
3. Les paramètres granulométriques :
C’est la phase d’interprétation des résultats obtenus, cette phase se traduit par une
représentation sous forme de courbes cumulatives représentant le pourcentage des refus
cumulés en fonction du logarithme des mailles des tamis utilisés. C’est à partir de ces courbes
que les paramètres granulométriques sont déduits.
Échantillon brut.
Séchage d’une fraction de sédiment à l’étuve 105°C pendant 24h.
Lavage de 200 g de sédiment séché à l’eau douce et séparation de la
fraction pélitique de la fraction grossière à l’aide d’un tamis de 63 μm.
Pesée de la fraction grossière séchée, la déférence de poids c’est le taux
des Pélites
Evaluation en pourcentage des refus de chaque tamis.
Séchage de la fraction grossière à l’étuve 105° C pendant 24h
Tamisage de la fraction grossière séchée sur une colonne AFNOR pendant
10 min sous une fréquence de 50Hz.
Pesée de refus de chaque tamis à l’aide d’une balance de précision.
Représentation graphique
• Courbe cumulative en
ordonnées
arithmétiques
Paramètres texturaux
• Calcul des indices les plus
couramment employés par la
méthode des quartiles
