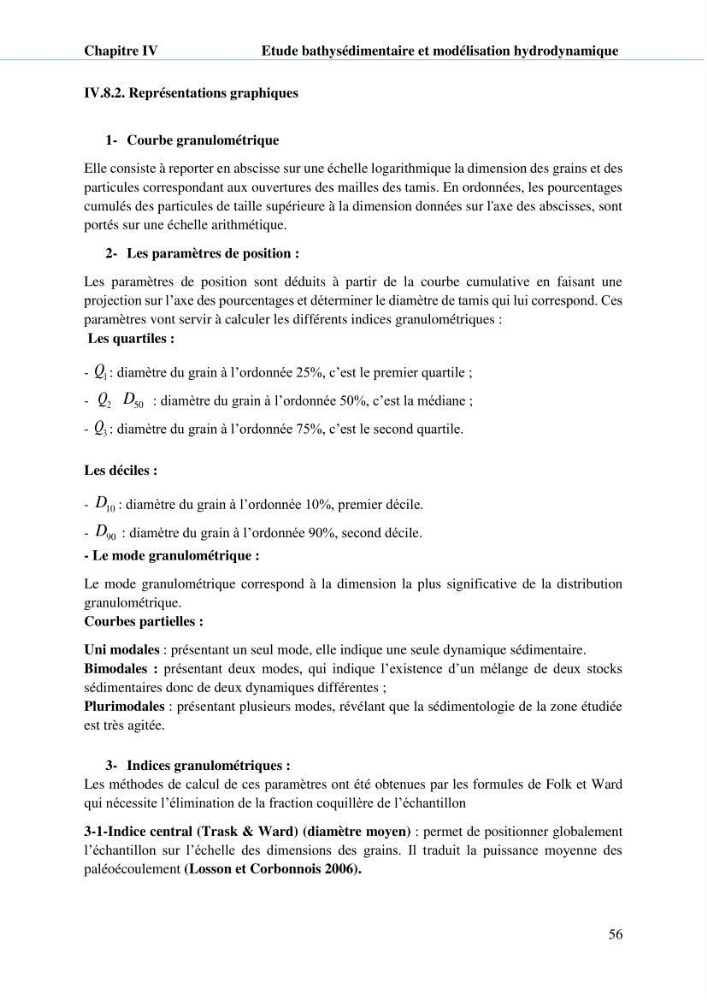

Chapitre IV
Etude bathysédimentaire et modélisation hydrodynamique
56
IV.8.2. Représentations graphiques
1- Courbe granulométrique
Elle consiste à reporter en abscisse sur une échelle logarithmique la dimension des grains et des
particules correspondant aux ouvertures des mailles des tamis. En ordonnées, les pourcentages
cumulés des particules de taille supérieure à la dimension données sur l'axe des abscisses, sont
portés sur une échelle arithmétique.
2- Les paramètres de position :
Les paramètres de position sont déduits à partir de la courbe cumulative en faisant une
projection sur l’axe des pourcentages et déterminer le diamètre de tamis qui lui correspond. Ces
paramètres vont servir à calculer les différents indices granulométriques :
Les quartiles :
- 1
Q : diamètre du grain à l’ordonnée 25%, c’est le premier quartile ;
- 2
Q
50
D : diamètre du grain à l’ordonnée 50%, c’est la médiane ;
- 3
Q : diamètre du grain à l’ordonnée 75%, c’est le second quartile.
Les déciles :
- 10
D : diamètre du grain à l’ordonnée 10%, premier décile.
- 90
D : diamètre du grain à l’ordonnée 90%, second décile.
- Le mode granulométrique :
Le mode granulométrique correspond à la dimension la plus significative de la distribution
granulométrique.
Courbes partielles :
Uni modales : présentant un seul mode, elle indique une seule dynamique sédimentaire.
Bimodales : présentant deux modes, qui indique l’existence d’un mélange de deux stocks
sédimentaires donc de deux dynamiques différentes ;
Plurimodales : présentant plusieurs modes, révélant que la sédimentologie de la zone étudiée
est très agitée.
3- Indices granulométriques :
Les méthodes de calcul de ces paramètres ont été obtenues par les formules de Folk et Ward
qui nécessite l’élimination de la fraction coquillère de l’échantillon
3-1-Indice central (Trask & Ward) (diamètre moyen) : permet de positionner globalement
l’échantillon sur l’échelle des dimensions des grains. Il traduit la puissance moyenne des
paléoécoulement (Losson et Corbonnois 2006).
