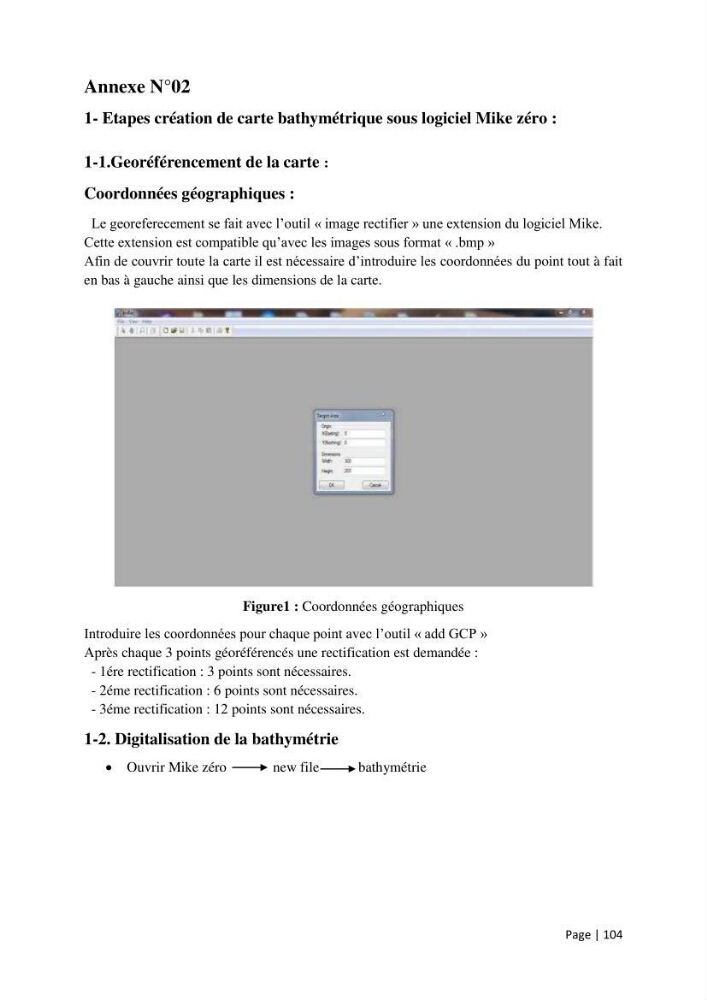

Annexe N°02
1- Etapes création de carte bathymétrique sous logiciel Mike zéro :
1-1.Georéférencement de la carte :
Coordonnées géographiques :
Le georeferecement se fait avec l’outil « image rectifier » une extension du logiciel Mike.
Cette extension est compatible qu’avec les images sous format « .bmp »
Afin de couvrir toute la carte il est nécessaire d’introduire les coordonnées du point tout à fait
en bas à gauche ainsi que les dimensions de la carte.
Figure1 : Coordonnées géographiques
Introduire les coordonnées pour chaque point avec l’outil « add GCP »
Après chaque 3 points géoréférencés une rectification est demandée :
- 1ére rectification : 3 points sont nécessaires.
- 2éme rectification : 6 points sont nécessaires.
- 3éme rectification : 12 points sont nécessaires.
1-2. Digitalisation de la bathymétrie
 Ouvrir Mike zéro
new file
bathymétrie
