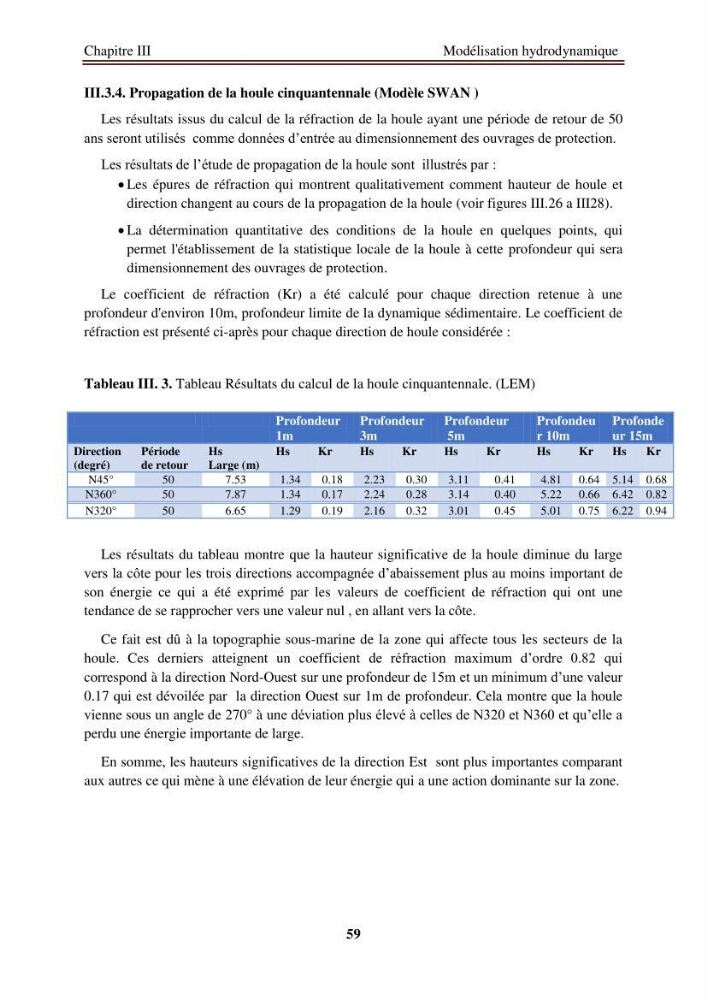

Chapitre III
Modélisation hydrodynamique
59
III.3.4. Propagation de la houle cinquantennale (Modèle SWAN )
Les résultats issus du calcul de la réfraction de la houle ayant une période de retour de 50
ans seront utilisés comme données d’entrée au dimensionnement des ouvrages de protection.
Les résultats de l’étude de propagation de la houle sont illustrés par :
Les épures de réfraction qui montrent qualitativement comment hauteur de houle et
direction changent au cours de la propagation de la houle (voir figures III.26 a III28).
La détermination quantitative des conditions de la houle en quelques points, qui
permet l'établissement de la statistique locale de la houle à cette profondeur qui sera
dimensionnement des ouvrages de protection.
Le coefficient de réfraction (Kr) a été calculé pour chaque direction retenue à une
profondeur d'environ 10m, profondeur limite de la dynamique sédimentaire. Le coefficient de
réfraction est présenté ci-après pour chaque direction de houle considérée :
Tableau III. 3. Tableau Résultats du calcul de la houle cinquantennale. (LEM)
Profondeur
1m
Profondeur
3m
Profondeur
5m
Profondeu
r 10m
Profonde
ur 15m
Direction
(degré)
Période
de retour
Hs
Large (m)
Hs
Kr
Hs
Kr
Hs
Kr
Hs
Kr
Hs
Kr
N45°
50
7.53
1.34
0.18
2.23
0.30
3.11
0.41
4.81 0.64 5.14 0.68
N360°
50
7.87
1.34
0.17
2.24
0.28
3.14
0.40
5.22 0.66 6.42 0.82
N320°
50
6.65
1.29
0.19
2.16
0.32
3.01
0.45
5.01 0.75 6.22 0.94
Les résultats du tableau montre que la hauteur significative de la houle diminue du large
vers la côte pour les trois directions accompagnée d’abaissement plus au moins important de
son énergie ce qui a été exprimé par les valeurs de coefficient de réfraction qui ont une
tendance de se rapprocher vers une valeur nul , en allant vers la côte.
Ce fait est dû à la topographie sous-marine de la zone qui affecte tous les secteurs de la
houle. Ces derniers atteignent un coefficient de réfraction maximum d’ordre 0.82 qui
correspond à la direction Nord-Ouest sur une profondeur de 15m et un minimum d’une valeur
0.17 qui est dévoilée par la direction Ouest sur 1m de profondeur. Cela montre que la houle
vienne sous un angle de 270° à une déviation plus élevé à celles de N320 et N360 et qu’elle a
perdu une énergie importante de large.
En somme, les hauteurs significatives de la direction Est sont plus importantes comparant
aux autres ce qui mène à une élévation de leur énergie qui a une action dominante sur la zone.
