Chapitre III : Résultat et Discussion
Apport de la modélisation physique et numérique dans l’étude de l’hydrodynamisme sédimentaire : cas de
l’aménagement d’une plage artificielle au niveau des sablettes
54
III.4.3.2. Données de houle au large
Tableau n°11 : Caractéristiques de la houle annuelle et ciquantennale au large (LEM, 2016)
III.4.4. Données relatives au niveau de la mer et au marnage
Le marnage n’a pas été pris en considération lors de la configuration des différents modules de
simulation intégrés dans le système du Mike 21, car notre zone d’étude est caractérisé par une
cote micro-tidale, le marnage y est donc insignifiant (la différence entre la haute et la basse
marée est de 8 à 20 cm).
Le niveau de la mer qui a été retenu pour la simulation est le zéro, les valeurs de la surcote
entretenue sont prises comme une constante qui est égale à 0.34.
III.4.5. Simulation numérique sur Mike 21 coupled model/FM (Modèle d’ensemble-1 er étape)
L’objectif de cette étude de réfraction de la houle est de déterminer les points d’extractions de
la valeur de Hs à -15m afin d’étudier plus en détail le site des Sablettes, et pouvoir ainsi calibrer
le modèle numérique avec le modèle physique.
Un mesh file a été créé avec des éléments de maillage serrés (12000 éléments) à proximité de
la côte afin d’avoir le plus d’informations à son niveau, mais aussi pour exploiter au mieux les
données bathymétriques (Figure n°33).

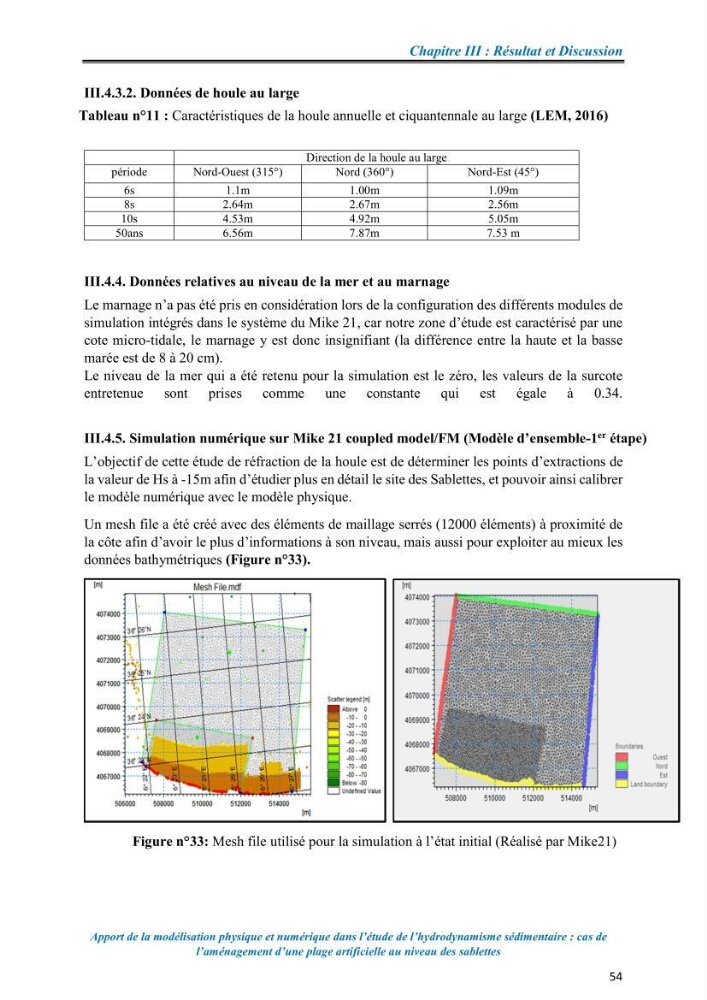

Figure n°33: Mesh file utilisé pour la simulation à l’état initial (Réalisé par Mike21)
Direction de la houle au large
période
Nord-Ouest (315°)
Nord (360°)
Nord-Est (45°)
6s
1.1m
1.00m
1.09m
8s
2.64m
2.67m
2.56m
10s
4.53m
4.92m
5.05m
50ans
6.56m
7.87m
7.53 m
