Les tableaux ci-dessous résument les détails des dimensions de chaque partie de l’ouvrage :
III.3.8.2. Deux épis Est et Ouest
Les deux épis ont un linéaire diffèrent, l’épi ouest se prolonge sur un linéaire de 175ml dont
115ml est la partie courante, et celui de l’est de 210ml dont 150ml partie courante, les deux épis
sont composés de :
Coté plage
Coté large
 Un talus intérieur en enrochement (1-3) t en
deux couches arasées à -0.95m et un talus de
3/2, elle repose sur un tapis en TVC 1-500kg
avec une berme de 5.00m ;
 Une berme en enrochement 3-6t arasée à
+1.20m, cette dernière repose sur une
couche filtre en enrochement 0.5-1t arasée à
-0.20m.
 Filtre en 2 couches en enrochement 0.5-1t
de 3/2 de pente, arasé à +1.20m
 Une carapace en enrochement (3-6) t en
deux couches avec une berme de 12m,
arasées à +3.30m et un talus de 3/2, elle
repose sur un tapis en TVC 1-500kg avec
une berme de 5.00m ;
 Une butée en enrochement 1-3t avec 5m de
berme et une pente de 3/2, arasée à -1.90m
 Une dalle de roulement de 8.00m de largeur
et 1.90m d’épaisseur qui repose sur le noyau
avec une cote de +3.10m. Un muret de 0.5m
d’épaisseur arasé à +3.90m.

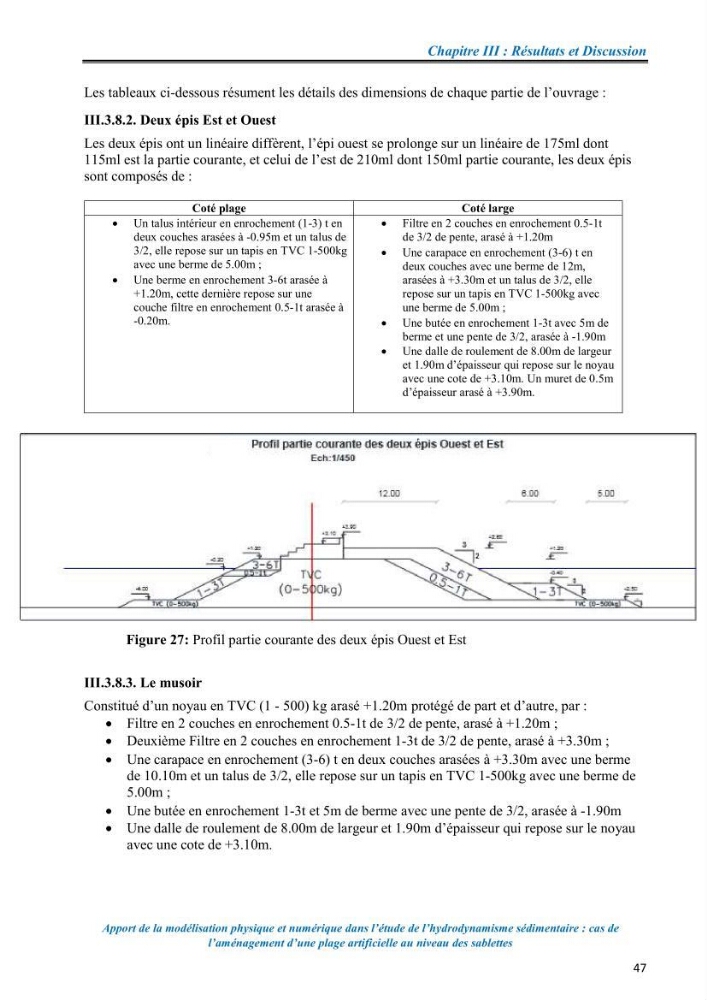

Figure 27: Profil partie courante des deux épis Ouest et Est
III.3.8.3. Le musoir
Constitué d’un noyau en TVC (1 - 500) kg arasé +1.20m protégé de part et d’autre, par :
 Filtre en 2 couches en enrochement 0.5-1t de 3/2 de pente, arasé à +1.20m ;
 Deuxième Filtre en 2 couches en enrochement 1-3t de 3/2 de pente, arasé à +3.30m ;
 Une carapace en enrochement (3-6) t en deux couches arasées à +3.30m avec une berme
de 10.10m et un talus de 3/2, elle repose sur un tapis en TVC 1-500kg avec une berme de
5.00m ;
 Une butée en enrochement 1-3t et 5m de berme avec une pente de 3/2, arasée à -1.90m
 Une dalle de roulement de 8.00m de largeur et 1.90m d’épaisseur qui repose sur le noyau
avec une cote de +3.10m.
