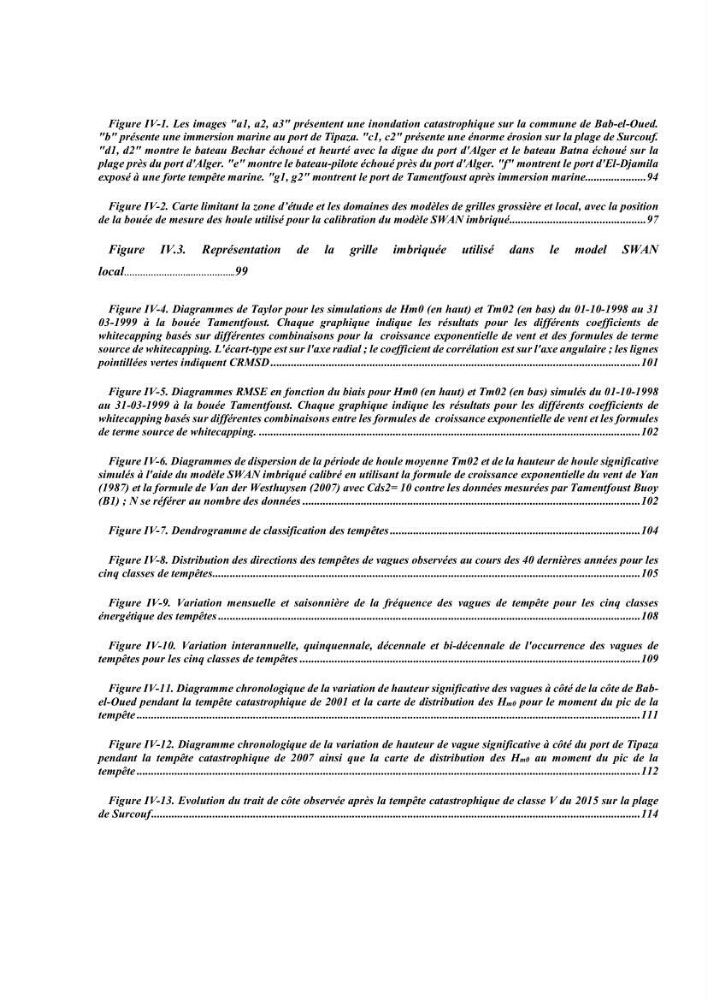

Figure IV-1. Les images "a1, a2, a3" présentent une inondation catastrophique sur la commune de Bab-el-Oued.
"b" présente une immersion marine au port de Tipaza. "c1, c2" présente une énorme érosion sur la plage de Surcouf.
"d1, d2" montre le bateau Bechar échoué et heurté avec la digue du port d'Alger et le bateau Batna échoué sur la
plage près du port d'Alger. "e" montre le bateau-pilote échoué près du port d'Alger. "f" montrent le port d'El-Djamila
exposé à une forte tempête marine. "g1, g2" montrent le port de Tamentfoust après immersion marine..................... 94
Figure IV-2. Carte limitant la zone d’étude et les domaines des modèles de grilles grossière et local, avec la position
de la bouée de mesure des houle utilisé pour la calibration du modèle SWAN imbriqué ............................................... 97
Figure IV.3. Représentation de la grille imbriquée utilisé dans le model SWAN
local…………………….……………..99
Figure IV-4. Diagrammes de Taylor pour les simulations de Hm0 (en haut) et Tm02 (en bas) du 01-10-1998 au 31
03-1999 à la bouée Tamentfoust. Chaque graphique indique les résultats pour les différents coefficients de
whitecapping basés sur différentes combinaisons pour la croissance exponentielle de vent et des formules de terme
source de whitecapping. L'écart-type est sur l'axe radial ; le coefficient de corrélation est sur l'axe angulaire ; les lignes
pointillées vertes indiquent CRMSD ............................................................................................................................... 101
Figure IV-5. Diagrammes RMSE en fonction du biais pour Hm0 (en haut) et Tm02 (en bas) simulés du 01-10-1998
au 31-03-1999 à la bouée Tamentfoust. Chaque graphique indique les résultats pour les différents coefficients de
whitecapping basés sur différentes combinaisons entre les formules de croissance exponentielle de vent et les formules
de terme source de whitecapping. ................................................................................................................................... 102
Figure IV-6. Diagrammes de dispersion de la période de houle moyenne Tm02 et de la hauteur de houle significative
simulés à l'aide du modèle SWAN imbriqué calibré en utilisant la formule de croissance exponentielle du vent de Yan
(1987) et la formule de Van der Westhuysen (2007) avec Cds2= 10 contre les données mesurées par Tamentfoust Buoy
(B1) ; N se référer au nombre des données .................................................................................................................... 102
Figure IV-7. Dendrogramme de classification des tempêtes ...................................................................................... 104
Figure IV-8. Distribution des directions des tempêtes de vagues observées au cours des 40 dernières années pour les
cinq classes de tempêtes ................................................................................................................................................... 105
Figure IV-9. Variation mensuelle et saisonnière de la fréquence des vagues de tempête pour les cinq classes
énergétique des tempêtes ................................................................................................................................................. 108
Figure IV-10. Variation interannuelle, quinquennale, décennale et bi-décennale de l'occurrence des vagues de
tempêtes pour les cinq classes de tempêtes ..................................................................................................................... 109
Figure IV-11. Diagramme chronologique de la variation de hauteur significative des vagues à côté de la côte de Babel-Oued pendant la tempête catastrophique de 2001 et la carte de distribution des Hm0 pour le moment du pic de la
tempête ............................................................................................................................................................................. 111
Figure IV-12. Diagramme chronologique de la variation de hauteur de vague significative à côté du port de Tipaza
pendant la tempête catastrophique de 2007 ainsi que la carte de distribution des Hm0 au moment du pic de la
tempête ............................................................................................................................................................................. 112
Figure IV-13. Evolution du trait de côte observée après la tempête catastrophique de classe V du 2015 sur la plage
de Surcouf ........................................................................................................................................................................ 114
