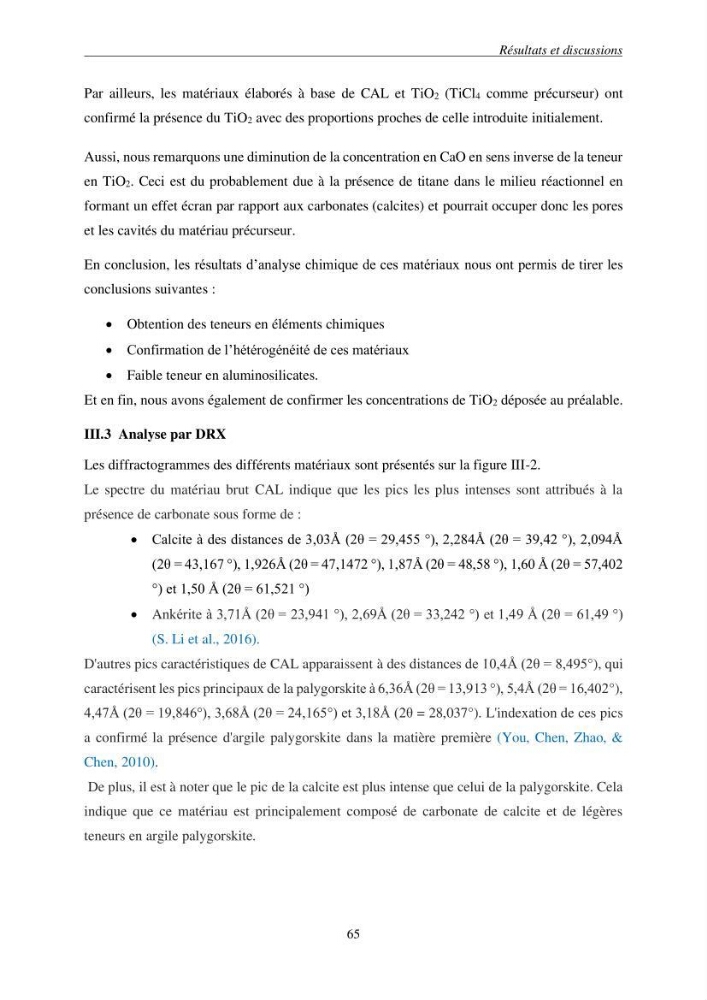

Résultats et discussions
65
Par ailleurs, les matériaux élaborés à base de CAL et TiO2 (TiCl4 comme précurseur) ont
confirmé la présence du TiO2 avec des proportions proches de celle introduite initialement.
Aussi, nous remarquons une diminution de la concentration en CaO en sens inverse de la teneur
en TiO2. Ceci est du probablement due à la présence de titane dans le milieu réactionnel en
formant un effet écran par rapport aux carbonates (calcites) et pourrait occuper donc les pores
et les cavités du matériau précurseur.
En conclusion, les résultats d’analyse chimique de ces matériaux nous ont permis de tirer les
conclusions suivantes :
• Obtention des teneurs en éléments chimiques
• Confirmation de l’hétérogénéité de ces matériaux
• Faible teneur en aluminosilicates.
Et en fin, nous avons également de confirmer les concentrations de TiO2 déposée au préalable.
III.3 Analyse par DRX
Les diffractogrammes des différents matériaux sont présentés sur la figure III-2.
Le spectre du matériau brut CAL indique que les pics les plus intenses sont attribués à la
présence de carbonate sous forme de :
• Calcite à des distances de 3,03Å (2θ = 29,455 °), 2,284Å (2θ = 39,42 °), 2,094Å
(2θ = 43,167 °), 1,926Å (2θ = 47,1472 °), 1,87Å (2θ = 48,58 °), 1,60 Å (2θ = 57,402
°) et 1,50 Å (2θ = 61,521 °)
• Ankérite à 3,71Å (2θ = 23,941 °), 2,69Å (2θ = 33,242 °) et 1,49 Å (2θ = 61,49 °)
(S. Li et al., 2016).
D'autres pics caractéristiques de CAL apparaissent à des distances de 10,4Å (2θ = 8,495°), qui
caractérisent les pics principaux de la palygorskite à 6,36Å (2θ = 13,913 °), 5,4Å (2θ = 16,402°),
4,47Å (2θ = 19,846°), 3,68Å (2θ = 24,165°) et 3,18Å (2θ = 28,037°). L'indexation de ces pics
a confirmé la présence d'argile palygorskite dans la matière première (You, Chen, Zhao, &
Chen, 2010).
De plus, il est à noter que le pic de la calcite est plus intense que celui de la palygorskite. Cela
indique que ce matériau est principalement composé de carbonate de calcite et de légères
teneurs en argile palygorskite.
65
Par ailleurs, les matériaux élaborés à base de CAL et TiO2 (TiCl4 comme précurseur) ont
confirmé la présence du TiO2 avec des proportions proches de celle introduite initialement.
Aussi, nous remarquons une diminution de la concentration en CaO en sens inverse de la teneur
en TiO2. Ceci est du probablement due à la présence de titane dans le milieu réactionnel en
formant un effet écran par rapport aux carbonates (calcites) et pourrait occuper donc les pores
et les cavités du matériau précurseur.
En conclusion, les résultats d’analyse chimique de ces matériaux nous ont permis de tirer les
conclusions suivantes :
• Obtention des teneurs en éléments chimiques
• Confirmation de l’hétérogénéité de ces matériaux
• Faible teneur en aluminosilicates.
Et en fin, nous avons également de confirmer les concentrations de TiO2 déposée au préalable.
III.3 Analyse par DRX
Les diffractogrammes des différents matériaux sont présentés sur la figure III-2.
Le spectre du matériau brut CAL indique que les pics les plus intenses sont attribués à la
présence de carbonate sous forme de :
• Calcite à des distances de 3,03Å (2θ = 29,455 °), 2,284Å (2θ = 39,42 °), 2,094Å
(2θ = 43,167 °), 1,926Å (2θ = 47,1472 °), 1,87Å (2θ = 48,58 °), 1,60 Å (2θ = 57,402
°) et 1,50 Å (2θ = 61,521 °)
• Ankérite à 3,71Å (2θ = 23,941 °), 2,69Å (2θ = 33,242 °) et 1,49 Å (2θ = 61,49 °)
(S. Li et al., 2016).
D'autres pics caractéristiques de CAL apparaissent à des distances de 10,4Å (2θ = 8,495°), qui
caractérisent les pics principaux de la palygorskite à 6,36Å (2θ = 13,913 °), 5,4Å (2θ = 16,402°),
4,47Å (2θ = 19,846°), 3,68Å (2θ = 24,165°) et 3,18Å (2θ = 28,037°). L'indexation de ces pics
a confirmé la présence d'argile palygorskite dans la matière première (You, Chen, Zhao, &
Chen, 2010).
De plus, il est à noter que le pic de la calcite est plus intense que celui de la palygorskite. Cela
indique que ce matériau est principalement composé de carbonate de calcite et de légères
teneurs en argile palygorskite.
