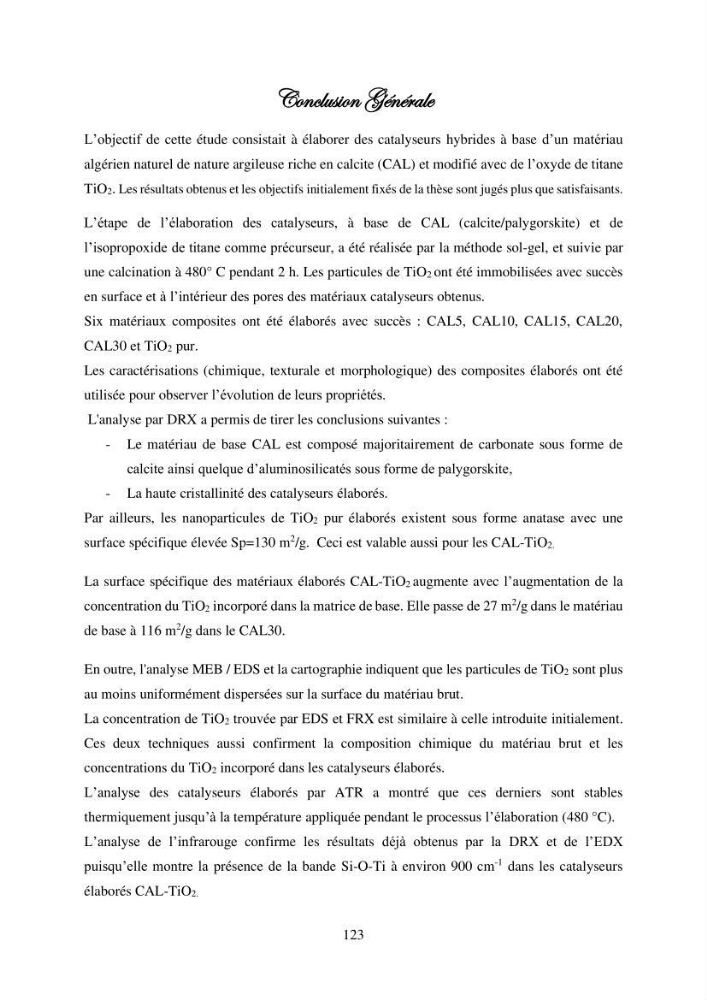

123
Conclusion Générale
L’objectif de cette étude consistait à élaborer des catalyseurs hybrides à base d’un matériau
algérien naturel de nature argileuse riche en calcite (CAL) et modifié avec de l’oxyde de titane
TiO2. Les résultats obtenus et les objectifs initialement fixés de la thèse sont jugés plus que satisfaisants.
L’étape de l’élaboration des catalyseurs, à base de CAL (calcite/palygorskite) et de
l’isopropoxide de titane comme précurseur, a été réalisée par la méthode sol-gel, et suivie par
une calcination à 480° C pendant 2 h. Les particules de TiO2 ont été immobilisées avec succès
en surface et à l’intérieur des pores des matériaux catalyseurs obtenus.
Six matériaux composites ont été élaborés avec succès : CAL5, CAL10, CAL15, CAL20,
CAL30 et TiO2 pur.
Les caractérisations (chimique, texturale et morphologique) des composites élaborés ont été
utilisée pour observer l’évolution de leurs propriétés.
L'analyse par DRX a permis de tirer les conclusions suivantes :
- Le matériau de base CAL est composé majoritairement de carbonate sous forme de
calcite ainsi quelque d’aluminosilicatés sous forme de palygorskite,
- La haute cristallinité des catalyseurs élaborés.
Par ailleurs, les nanoparticules de TiO2 pur élaborés existent sous forme anatase avec une
surface spécifique élevée Sp=130 m
2 /g. Ceci est valable aussi pour les CAL-TiO2.
La surface spécifique des matériaux élaborés CAL-TiO2 augmente avec l’augmentation de la
concentration du TiO2 incorporé dans la matrice de base. Elle passe de 27 m
2 /g dans le matériau
de base à 116 m
2 /g dans le CAL30.
En outre, l'analyse MEB / EDS et la cartographie indiquent que les particules de TiO2 sont plus
au moins uniformément dispersées sur la surface du matériau brut.
La concentration de TiO2 trouvée par EDS et FRX est similaire à celle introduite initialement.
Ces deux techniques aussi confirment la composition chimique du matériau brut et les
concentrations du TiO2 incorporé dans les catalyseurs élaborés.
L’analyse des catalyseurs élaborés par ATR a montré que ces derniers sont stables
thermiquement jusqu’à la température appliquée pendant le processus l’élaboration (480 °C).
L’analyse de l’infrarouge confirme les résultats déjà obtenus par la DRX et de l’EDX
puisqu’elle montre la présence de la bande Si-O-Ti à environ 900 cm
-1 dans les catalyseurs
élaborés CAL-TiO2.
Conclusion Générale
L’objectif de cette étude consistait à élaborer des catalyseurs hybrides à base d’un matériau
algérien naturel de nature argileuse riche en calcite (CAL) et modifié avec de l’oxyde de titane
TiO2. Les résultats obtenus et les objectifs initialement fixés de la thèse sont jugés plus que satisfaisants.
L’étape de l’élaboration des catalyseurs, à base de CAL (calcite/palygorskite) et de
l’isopropoxide de titane comme précurseur, a été réalisée par la méthode sol-gel, et suivie par
une calcination à 480° C pendant 2 h. Les particules de TiO2 ont été immobilisées avec succès
en surface et à l’intérieur des pores des matériaux catalyseurs obtenus.
Six matériaux composites ont été élaborés avec succès : CAL5, CAL10, CAL15, CAL20,
CAL30 et TiO2 pur.
Les caractérisations (chimique, texturale et morphologique) des composites élaborés ont été
utilisée pour observer l’évolution de leurs propriétés.
L'analyse par DRX a permis de tirer les conclusions suivantes :
- Le matériau de base CAL est composé majoritairement de carbonate sous forme de
calcite ainsi quelque d’aluminosilicatés sous forme de palygorskite,
- La haute cristallinité des catalyseurs élaborés.
Par ailleurs, les nanoparticules de TiO2 pur élaborés existent sous forme anatase avec une
surface spécifique élevée Sp=130 m
2 /g. Ceci est valable aussi pour les CAL-TiO2.
La surface spécifique des matériaux élaborés CAL-TiO2 augmente avec l’augmentation de la
concentration du TiO2 incorporé dans la matrice de base. Elle passe de 27 m
2 /g dans le matériau
de base à 116 m
2 /g dans le CAL30.
En outre, l'analyse MEB / EDS et la cartographie indiquent que les particules de TiO2 sont plus
au moins uniformément dispersées sur la surface du matériau brut.
La concentration de TiO2 trouvée par EDS et FRX est similaire à celle introduite initialement.
Ces deux techniques aussi confirment la composition chimique du matériau brut et les
concentrations du TiO2 incorporé dans les catalyseurs élaborés.
L’analyse des catalyseurs élaborés par ATR a montré que ces derniers sont stables
thermiquement jusqu’à la température appliquée pendant le processus l’élaboration (480 °C).
L’analyse de l’infrarouge confirme les résultats déjà obtenus par la DRX et de l’EDX
puisqu’elle montre la présence de la bande Si-O-Ti à environ 900 cm
-1 dans les catalyseurs
élaborés CAL-TiO2.
