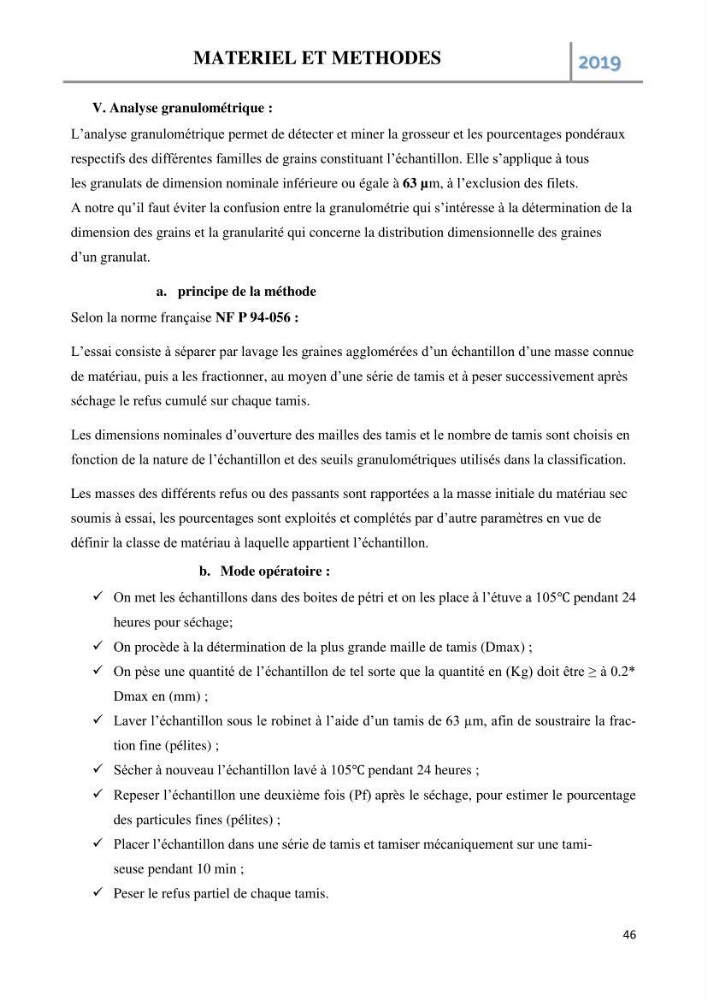

MATERIEL ET METHODES
2019
46
V. Analyse granulométrique :
L’analyse granulométrique permet de détecter et miner la grosseur et les pourcentages pondéraux
respectifs des différentes familles de grains constituant l’échantillon. Elle s’applique à tous
les granulats de dimension nominale inférieure ou égale à 63 µm, à l’exclusion des filets.
A notre qu’il faut éviter la confusion entre la granulométrie qui s’intéresse à la détermination de la
dimension des grains et la granularité qui concerne la distribution dimensionnelle des graines
d’un granulat.
a. principe de la méthode
Selon la norme française NF P 94-056 :
L’essai consiste à séparer par lavage les graines agglomérées d’un échantillon d’une masse connue
de matériau, puis a les fractionner, au moyen d’une série de tamis et à peser successivement après
séchage le refus cumulé sur chaque tamis.
Les dimensions nominales d’ouverture des mailles des tamis et le nombre de tamis sont choisis en
fonction de la nature de l’échantillon et des seuils granulométriques utilisés dans la classification.
Les masses des différents refus ou des passants sont rapportées a la masse initiale du matériau sec
soumis à essai, les pourcentages sont exploités et complétés par d’autre paramètres en vue de
définir la classe de matériau à laquelle appartient l’échantillon.
b. Mode opératoire :
On met les échantillons dans des boites de pétri et on les place à l’étuve a 105℃ pendant 24
heures pour séchage;
On procède à la détermination de la plus grande maille de tamis (Dmax) ;
On pèse une quantité de l’échantillon de tel sorte que la quantité en (Kg) doit être ≥ à 0.2*
Dmax en (mm) ;
Laver l’échantillon sous le robinet à l’aide d’un tamis de 63 µm, afin de soustraire la fraction fine (pélites) ;
Sécher à nouveau l’échantillon lavé à 105℃ pendant 24 heures ;
Repeser l’échantillon une deuxième fois (Pf) après le séchage, pour estimer le pourcentage
des particules fines (pélites) ;
Placer l’échantillon dans une série de tamis et tamiser mécaniquement sur une tamiseuse pendant 10 min ;
Peser le refus partiel de chaque tamis.
