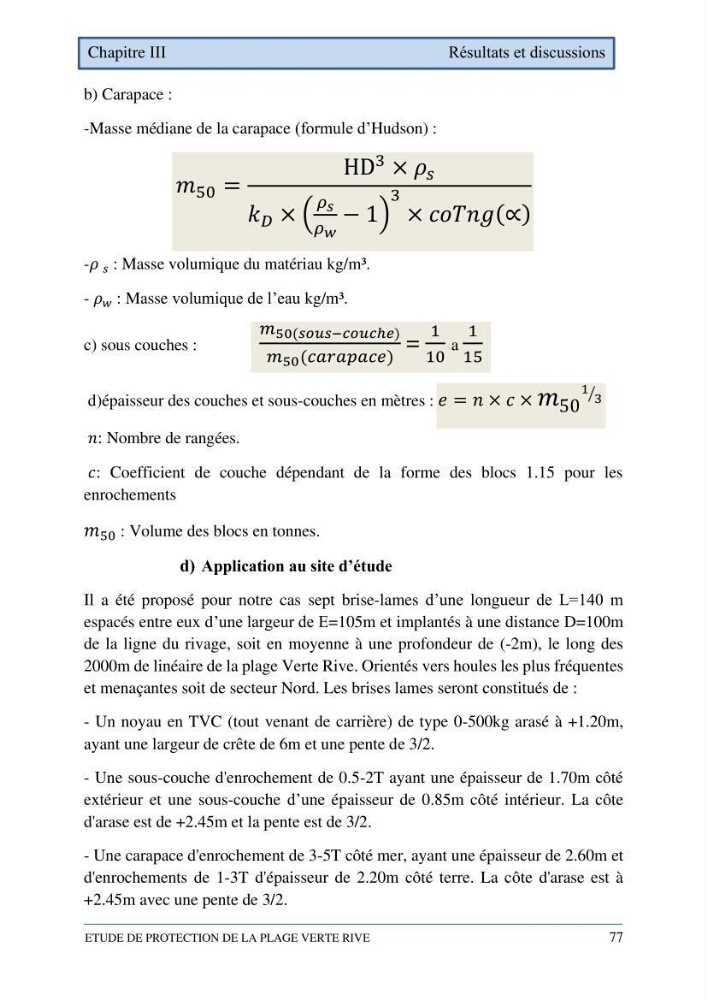

Chapitre ΙΙΙ
Résultats et discussions
ETUDE DE PROTECTION DE LA PLAGE VERTE RIVE
77
b) Carapace :
-Masse médiane de la carapace (formule d’Hudson) :
𝑚 50 =
HD
3
× í µí¼Œ 𝑠
𝑘 𝐷 × (
𝜌 𝑠
𝜌 𝑤
− 1)
3 × í µí±í µí±œí µí±‡í µí±›í µí±”(∝)
-𝜌 𝑠 : Masse volumique du matériau kg/m³.
- 𝜌 𝑤 : Masse volumique de l’eau kg/m³.
c) sous couches :
𝑚 50(𝑠𝑜𝑢𝑠−𝑐𝑜𝑢𝑐ℎ𝑒)
𝑚 50 (𝑐𝑎𝑟𝑎𝑝𝑎𝑐𝑒)
=
1
10
a
1
15
d)épaisseur des couches et sous-couches en mètres : 𝑒 = 𝑛 × í µí± × í µí±š 50
1 3
⁄
𝑛: Nombre de rangées.
𝑐: Coefficient de couche dépendant de la forme des blocs 1.15 pour les
enrochements
𝑚 50 : Volume des blocs en tonnes.
Application au site d’étude
Il a été proposé pour notre cas sept brise-lames d’une longueur de L=140 m
espacés entre eux d’une largeur de E=105m et implantés à une distance D=100m
de la ligne du rivage, soit en moyenne à une profondeur de (-2m), le long des
2000m de linéaire de la plage Verte Rive. Orientés vers houles les plus fréquentes
et menaçantes soit de secteur Nord. Les brises lames seront constitués de :
- Un noyau en TVC (tout venant de carrière) de type 0-500kg arasé à +1.20m,
ayant une largeur de crête de 6m et une pente de 3/2.
- Une sous-couche d'enrochement de 0.5-2T ayant une épaisseur de 1.70m côté
extérieur et une sous-couche d’une épaisseur de 0.85m côté intérieur. La côte
d'arase est de +2.45m et la pente est de 3/2.
- Une carapace d'enrochement de 3-5T côté mer, ayant une épaisseur de 2.60m et
d'enrochements de 1-3T d'épaisseur de 2.20m côté terre. La côte d'arase est à
+2.45m avec une pente de 3/2.
