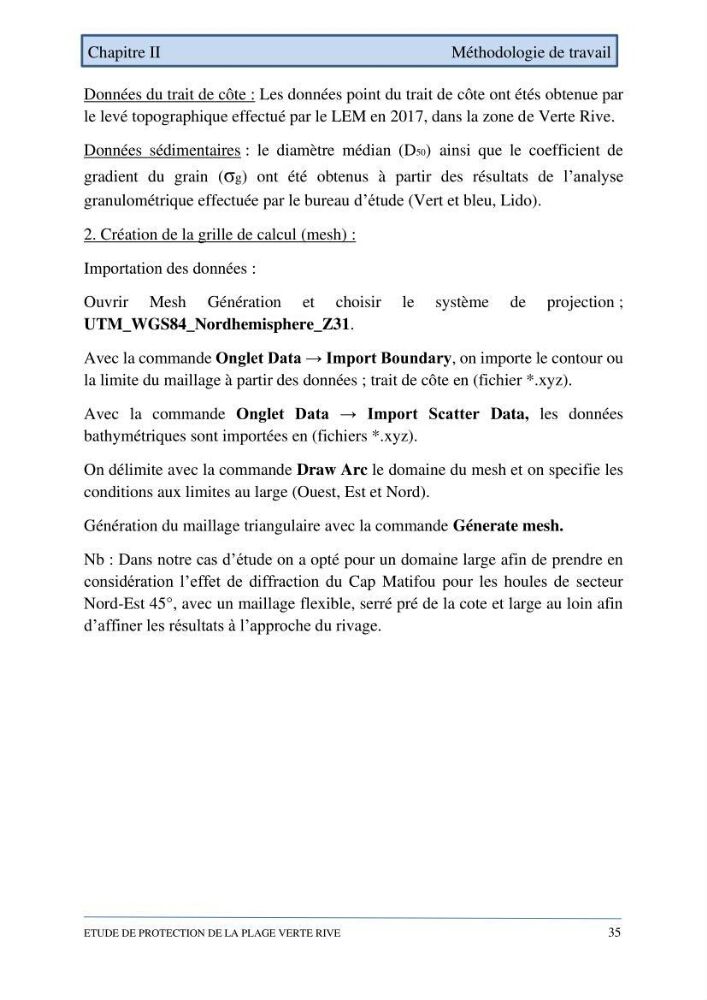

Chapitre II
Méthodologie de travail
ETUDE DE PROTECTION DE LA PLAGE VERTE RIVE
35
Données du trait de côte : Les données point du trait de côte ont étés obtenue par
le levé topographique effectué par le LEM en 2017, dans la zone de Verte Rive.
Données sédimentaires : le diamètre médian (D50) ainsi que le coefficient de
gradient du grain (σg) ont été obtenus à partir des résultats de l’analyse
granulométrique effectuée par le bureau d’étude (Vert et bleu, Lido).
2. Création de la grille de calcul (mesh) :
Importation des données :
Ouvrir Mesh Génération et choisir le système de projection ;
UTM_WGS84_Nordhemisphere_Z31.
Avec la commande Onglet Data → Import Boundary, on importe le contour ou
la limite du maillage à partir des données ; trait de côte en (fichier *.xyz).
Avec la commande Onglet Data → Import Scatter Data, les données
bathymétriques sont importées en (fichiers *.xyz).
On délimite avec la commande Draw Arc le domaine du mesh et on specifie les
conditions aux limites au large (Ouest, Est et Nord).
Génération du maillage triangulaire avec la commande Génerate mesh.
Nb : Dans notre cas d’étude on a opté pour un domaine large afin de prendre en
considération l’effet de diffraction du Cap Matifou pour les houles de secteur
Nord-Est 45°, avec un maillage flexible, serré pré de la cote et large au loin afin
d’affiner les résultats à l’approche du rivage.
