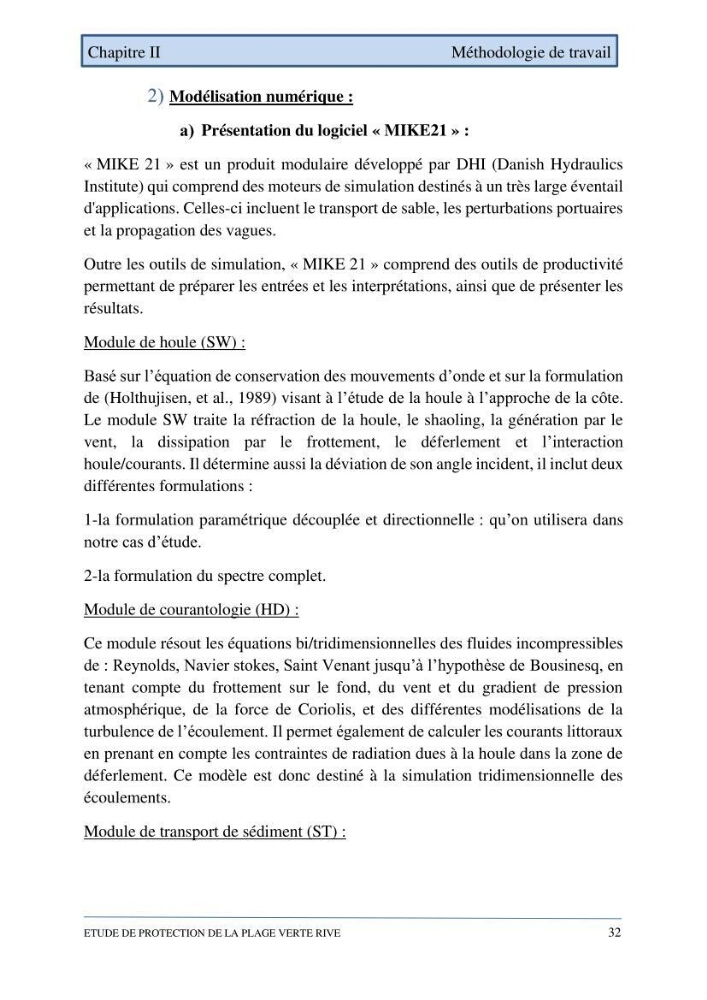

Chapitre II
Méthodologie de travail
ETUDE DE PROTECTION DE LA PLAGE VERTE RIVE
32
Modélisation numérique :
Présentation du logiciel « MIKE21 » :
« MIKE 21 » est un produit modulaire développé par DHI (Danish Hydraulics
Institute) qui comprend des moteurs de simulation destinés à un très large éventail
d'applications. Celles-ci incluent le transport de sable, les perturbations portuaires
et la propagation des vagues.
Outre les outils de simulation, « MIKE 21 » comprend des outils de productivité
permettant de préparer les entrées et les interprétations, ainsi que de présenter les
résultats.
Module de houle (SW) :
Basé sur l’équation de conservation des mouvements d’onde et sur la formulation
de (Holthujisen, et al., 1989) visant à l’étude de la houle à l’approche de la côte.
Le module SW traite la réfraction de la houle, le shaoling, la génération par le
vent, la dissipation par le frottement, le déferlement et l’interaction
houle/courants. Il détermine aussi la déviation de son angle incident, il inclut deux
différentes formulations :
1-la formulation paramétrique découplée et directionnelle : qu’on utilisera dans
notre cas d’étude.
2-la formulation du spectre complet.
Module de courantologie (HD) :
Ce module résout les équations bi/tridimensionnelles des fluides incompressibles
de : Reynolds, Navier stokes, Saint Venant jusqu’à l’hypothèse de Bousinesq, en
tenant compte du frottement sur le fond, du vent et du gradient de pression
atmosphérique, de la force de Coriolis, et des différentes modélisations de la
turbulence de l’écoulement. Il permet également de calculer les courants littoraux
en prenant en compte les contraintes de radiation dues à la houle dans la zone de
déferlement. Ce modèle est donc destiné à la simulation tridimensionnelle des
écoulements.
Module de transport de sédiment (ST) :
