Chapitre 3 :
La partie pratique
44
plus utilisées. Le développement des instruments électroniques avec leur capacité
d’échantillonnage rapide peut changer la manière de présenter les données mais toujours sous
le même principe.
Exemple de présentation des données :
Les données acquises lors de nos mesures sont erronées (une salinité de 17 psu en
méditerranée !) parce que la sonde n’est pas calibrée, en plus on n’avait pas un profil
représentable. Pour ces raisons on a choisi des données acquises au moyen de la même sonde
au large d’Annaba. Les données de cette station sont disponibles en annexe B. Pour obtenir
une présentation graphique, l’exécution du fichier texte (format ASCII) qui contient les
données à partir de Microsoft Office Excel et à l’aide de la fonction Graphique disponible
nous permet de tracer les présentations voulues. Les figures 3.1, 3.2, 3.3, 3.4, 3.5,
représentent ces données.

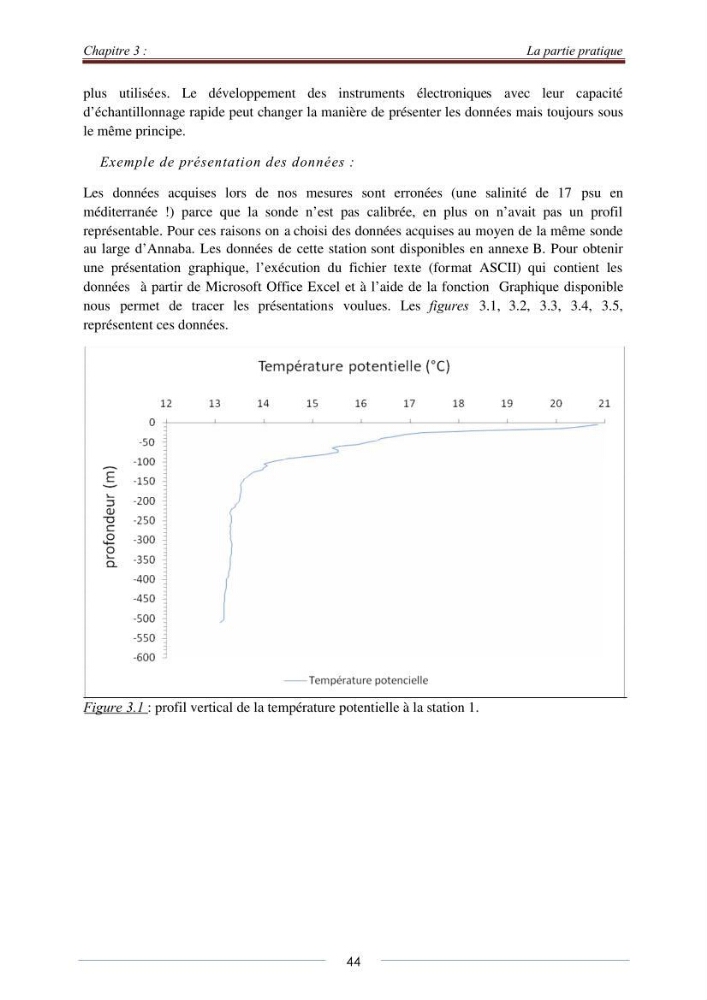

Figure 3.1 : profil vertical de la température potentielle à la station 1.
