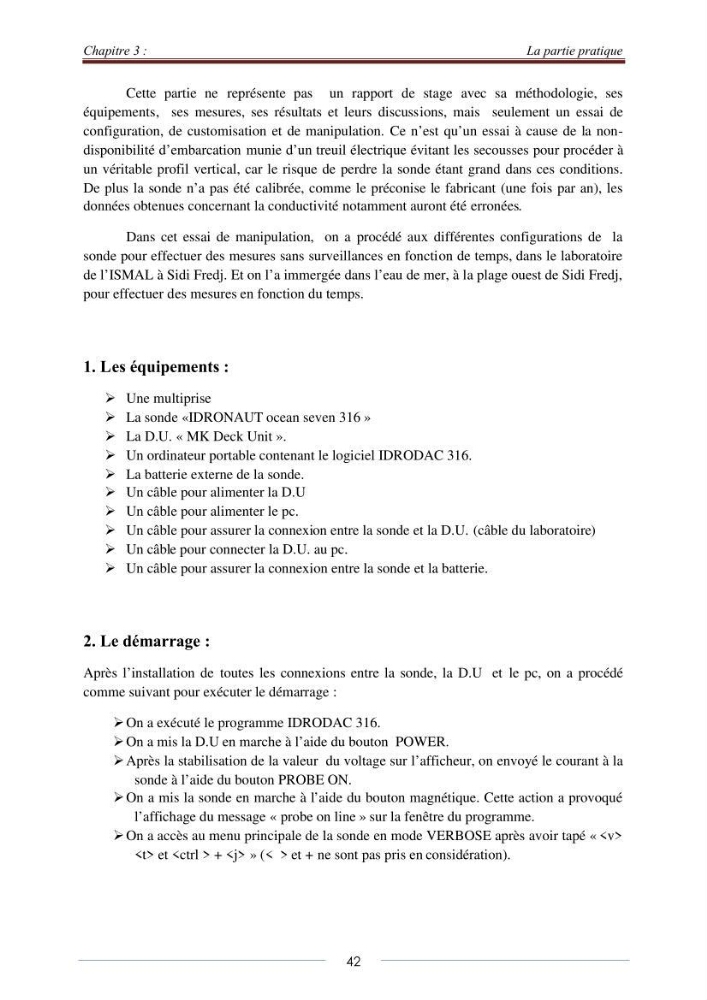

Chapitre 3 :
La partie pratique
42
Cette partie ne représente pas un rapport de stage avec sa méthodologie, ses
équipements, ses mesures, ses résultats et leurs discussions, mais seulement un essai de
configuration, de customisation et de manipulation. Ce n’est qu’un essai à cause de la nondisponibilité d’embarcation munie d’un treuil électrique évitant les secousses pour procéder à
un véritable profil vertical, car le risque de perdre la sonde étant grand dans ces conditions.
De plus la sonde n’a pas été calibrée, comme le préconise le fabricant (une fois par an), les
données obtenues concernant la conductivité notamment auront été erronées.
Dans cet essai de manipulation, on a procédé aux différentes configurations de la
sonde pour effectuer des mesures sans surveillances en fonction de temps, dans le laboratoire
de l’ISMAL à Sidi Fredj. Et on l’a immergée dans l’eau de mer, à la plage ouest de Sidi Fredj,
pour effectuer des mesures en fonction du temps.
1. Les équipements :
Une multiprise
La sonde «IDRONAUT ocean seven 316 »
La D.U. « MK Deck Unit ».
Un ordinateur portable contenant le logiciel IDRODAC 316.
La batterie externe de la sonde.
Un câble pour alimenter la D.U
Un câble pour alimenter le pc.
Un câble pour assurer la connexion entre la sonde et la D.U. (câble du laboratoire)
Un câble pour connecter la D.U. au pc.
Un câble pour assurer la connexion entre la sonde et la batterie.
2. Le démarrage :
Après l’installation de toutes les connexions entre la sonde, la D.U et le pc, on a procédé
comme suivant pour exécuter le démarrage :
On a exécuté le programme IDRODAC 316.
On a mis la D.U en marche à l’aide du bouton POWER.
Après la stabilisation de la valeur du voltage sur l’afficheur, on envoyé le courant à la
sonde à l’aide du bouton PROBE ON.
On a mis la sonde en marche à l’aide du bouton magnétique. Cette action a provoqué
l’affichage du message « probe on line » sur la fenêtre du programme.
On a accès au menu principale de la sonde en mode VERBOSE après avoir tapé «
et + » (< > et + ne sont pas pris en considération).
La partie pratique
42
Cette partie ne représente pas un rapport de stage avec sa méthodologie, ses
équipements, ses mesures, ses résultats et leurs discussions, mais seulement un essai de
configuration, de customisation et de manipulation. Ce n’est qu’un essai à cause de la nondisponibilité d’embarcation munie d’un treuil électrique évitant les secousses pour procéder à
un véritable profil vertical, car le risque de perdre la sonde étant grand dans ces conditions.
De plus la sonde n’a pas été calibrée, comme le préconise le fabricant (une fois par an), les
données obtenues concernant la conductivité notamment auront été erronées.
Dans cet essai de manipulation, on a procédé aux différentes configurations de la
sonde pour effectuer des mesures sans surveillances en fonction de temps, dans le laboratoire
de l’ISMAL à Sidi Fredj. Et on l’a immergée dans l’eau de mer, à la plage ouest de Sidi Fredj,
pour effectuer des mesures en fonction du temps.
1. Les équipements :
Une multiprise
La sonde «IDRONAUT ocean seven 316 »
La D.U. « MK Deck Unit ».
Un ordinateur portable contenant le logiciel IDRODAC 316.
La batterie externe de la sonde.
Un câble pour alimenter la D.U
Un câble pour alimenter le pc.
Un câble pour assurer la connexion entre la sonde et la D.U. (câble du laboratoire)
Un câble pour connecter la D.U. au pc.
Un câble pour assurer la connexion entre la sonde et la batterie.
2. Le démarrage :
Après l’installation de toutes les connexions entre la sonde, la D.U et le pc, on a procédé
comme suivant pour exécuter le démarrage :
On a exécuté le programme IDRODAC 316.
On a mis la D.U en marche à l’aide du bouton POWER.
Après la stabilisation de la valeur du voltage sur l’afficheur, on envoyé le courant à la
sonde à l’aide du bouton PROBE ON.
On a mis la sonde en marche à l’aide du bouton magnétique. Cette action a provoqué
l’affichage du message « probe on line » sur la fenêtre du programme.
On a accès au menu principale de la sonde en mode VERBOSE après avoir tapé «
