Chapitre 2 :
La sonde, description et mode de fonctionnement
34

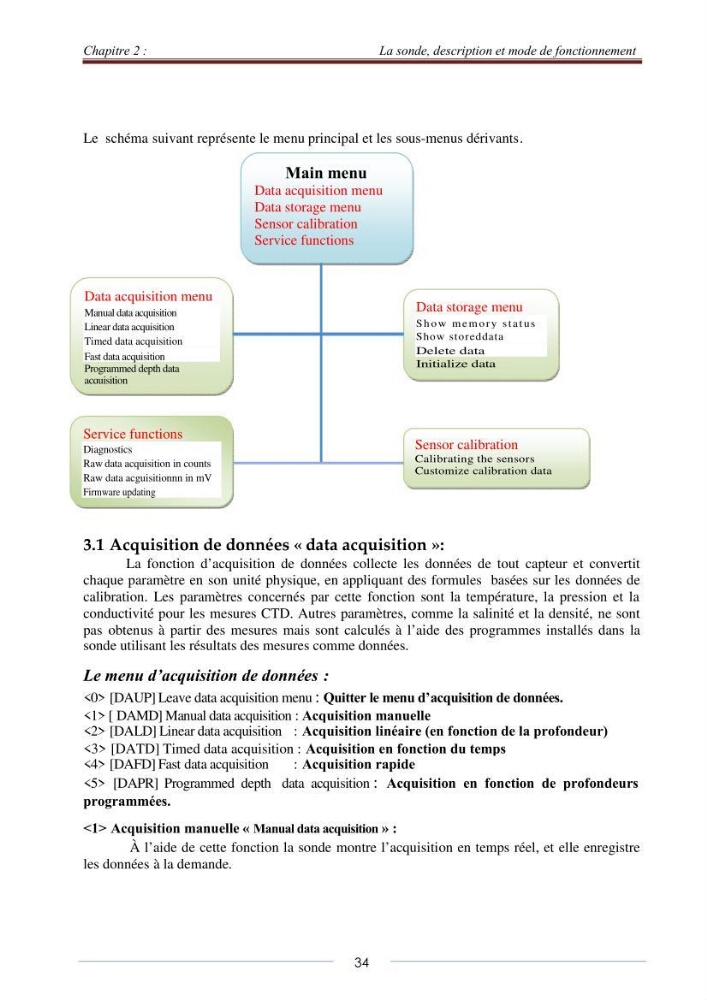

Le schéma suivant représente le menu principal et les sous-menus dérivants.
3.1 Acquisition de données « data acquisition »:
La fonction d’acquisition de données collecte les données de tout capteur et convertit
chaque paramètre en son unité physique, en appliquant des formules basées sur les données de
calibration. Les paramètres concernés par cette fonction sont la température, la pression et la
conductivité pour les mesures CTD. Autres paramètres, comme la salinité et la densité, ne sont
pas obtenus à partir des mesures mais sont calculés à l’aide des programmes installés dans la
sonde utilisant les résultats des mesures comme données.
Le menu d’acquisition de données :
<0> [DAUP] Leave data acquisition menu : Quitter le menu d’acquisition de données.
<1> [ DAMD] Manual data acquisition : Acquisition manuelle
<2> [DALD] Linear data acquisition : Acquisition linéaire (en fonction de la profondeur)
<3> [DATD] Timed data acquisition : Acquisition en fonction du temps
<4> [DAFD] Fast data acquisition
: Acquisition rapide
<5> [DAPR] Programmed depth data acquisition : Acquisition en fonction de profondeurs
programmées.
<1> Acquisition manuelle « Manual data acquisition » :
À l’aide de cette fonction la sonde montre l’acquisition en temps réel, et elle enregistre
les données à la demande.
Main menu
Data acquisition menu
Data storage menu
Sensor calibration
Service functions
Data storage menu
S h o w m e m o r y s t a t u s
Show storeddata
Delete data
Initialize data
Service functions
Diagnostics
Raw data acquisition in counts
Raw data acguisitionnn in mV
Firmware updating
Data acquisition menu
Manual data acquisition
Linear data acquisition
Timed data acquisition
Fast data acquisition
Programmed depth data
acquisition
Sensor calibration
Calibrating the sensors
Customize calibration data
