Chapitre 2 :
La sonde, description et mode de fonctionnement
31

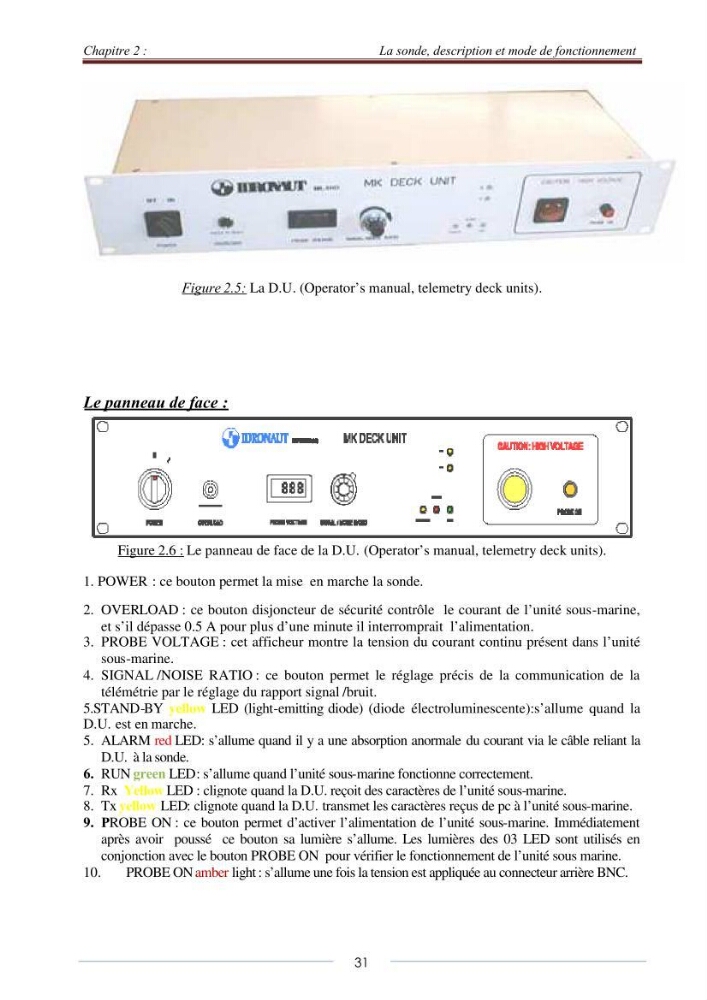

Figure 2.5: La D.U. (Operator’s manual, telemetry deck units).
Le panneau de face :
Figure 2.6 : Le panneau de face de la D.U. (Operator’s manual, telemetry deck units).
1. POWER : ce bouton permet la mise en marche la sonde.
2. OVERLOAD : ce bouton disjoncteur de sécurité contrôle le courant de l’unité sous-marine,
et s’il dépasse 0.5 A pour plus d’une minute il interromprait l’alimentation.
3. PROBE VOLTAGE : cet afficheur montre la tension du courant continu présent dans l’unité
sous-marine.
4. SIGNAL /NOISE RATIO : ce bouton permet le réglage précis de la communication de la
télémétrie par le réglage du rapport signal /bruit.
5.STAND-BY yellow LED (light-emitting diode) (diode électroluminescente):s’allume quand la
D.U. est en marche.
5. ALARM red LED: s’allume quand il y a une absorption anormale du courant via le câble reliant la
D.U. à la sonde.
6. RUN green LED: s’allume quand l’unité sous-marine fonctionne correctement.
7. Rx Yellow LED : clignote quand la D.U. reçoit des caractères de l’unité sous-marine.
8. Tx yellow LED: clignote quand la D.U. transmet les caractères reçus de pc à l’unité sous-marine.
9. PROBE ON : ce bouton permet d’activer l’alimentation de l’unité sous-marine. Immédiatement
après avoir poussé ce bouton sa lumière s’allume. Les lumières des 03 LED sont utilisés en
conjonction avec le bouton PROBE ON pour vérifier le fonctionnement de l’unité sous marine.
10.
PROBE ON amber light : s’allume une fois la tension est appliquée au connecteur arrière BNC.
