1. La description :
1.1. La sonde « ocean seven 316 » :
Dans sa configuration standard cette sonde est équipée de 07 capteurs. Ces capteurs et
leurs caractéristiques sont cités dans le tableau 2.1 et la figure 2.1.

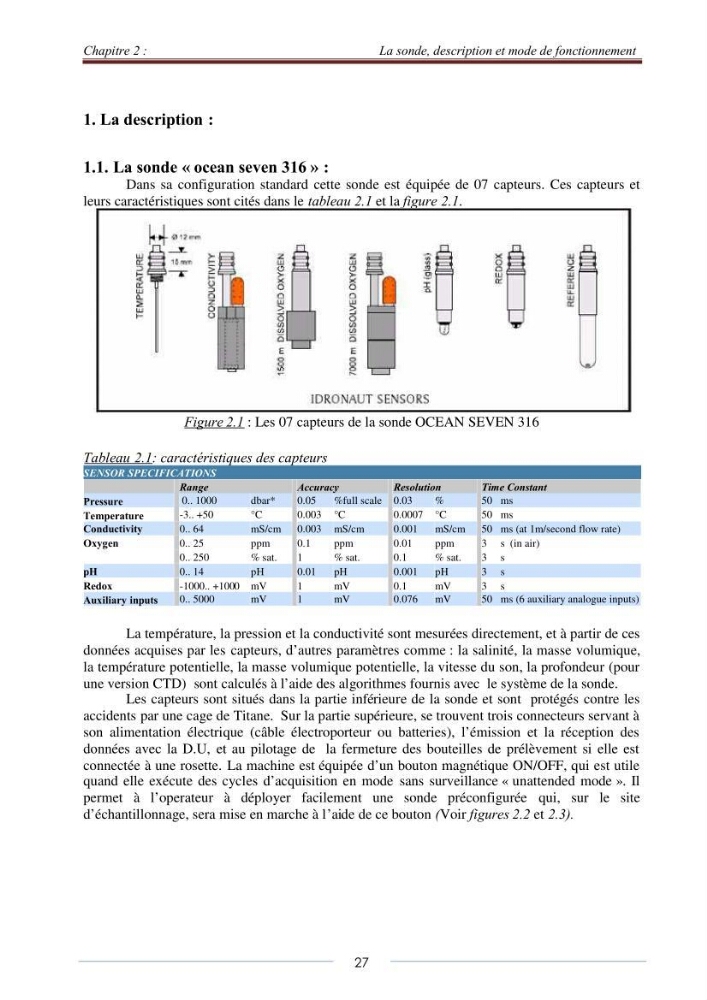

Figure 2.1 : Les 07 capteurs de la sonde OCEAN SEVEN 316
Tableau 2.1: caractéristiques des capteurs
SENSOR SPECIFICATIONS
Range
Accuracy
Resolution
Time Constant
Pressure
0.. 1000
dbar*
0.05
%full scale 0.03
%
50 ms
Temperature
-3.. +50
°C
0.003 °C
0.0007 °C
50 ms
Conductivity
0.. 64
mS/cm
0.003 mS/cm
0.001
mS/cm
50 ms (at 1m/second flow rate)
Oxygen
0.. 25
ppm
0.1
ppm
0.01
ppm
3 s (in air)
0.. 250
% sat.
1
% sat.
0.1
% sat.
3 s
pH
0.. 14
pH
0.01
pH
0.001
pH
3 s
Redox
-1000.. +1000 mV
1
mV
0.1
mV
3 s
Auxiliary inputs
0.. 5000
mV
1
mV
0.076
mV
50 ms (6 auxiliary analogue inputs)
La température, la pression et la conductivité sont mesurées directement, et à partir de ces
données acquises par les capteurs, d’autres paramètres comme : la salinité, la masse volumique,
la température potentielle, la masse volumique potentielle, la vitesse du son, la profondeur (pour
une version CTD) sont calculés à l’aide des algorithmes fournis avec le système de la sonde.
Les capteurs sont situés dans la partie inférieure de la sonde et sont protégés contre les
accidents par une cage de Titane. Sur la partie supérieure, se trouvent trois connecteurs servant à
son alimentation électrique (câble électroporteur ou batteries), l’émission et la réception des
données avec la D.U, et au pilotage de la fermeture des bouteilles de prélèvement si elle est
connectée à une rosette. La machine est équipée d’un bouton magnétique ON/OFF, qui est utile
quand elle exécute des cycles d’acquisition en mode sans surveillance « unattended mode ». Il
permet à l’operateur à déployer facilement une sonde préconfigurée qui, sur le site
d’échantillonnage, sera mise en marche à l’aide de ce bouton (Voir figures 2.2 et 2.3).
