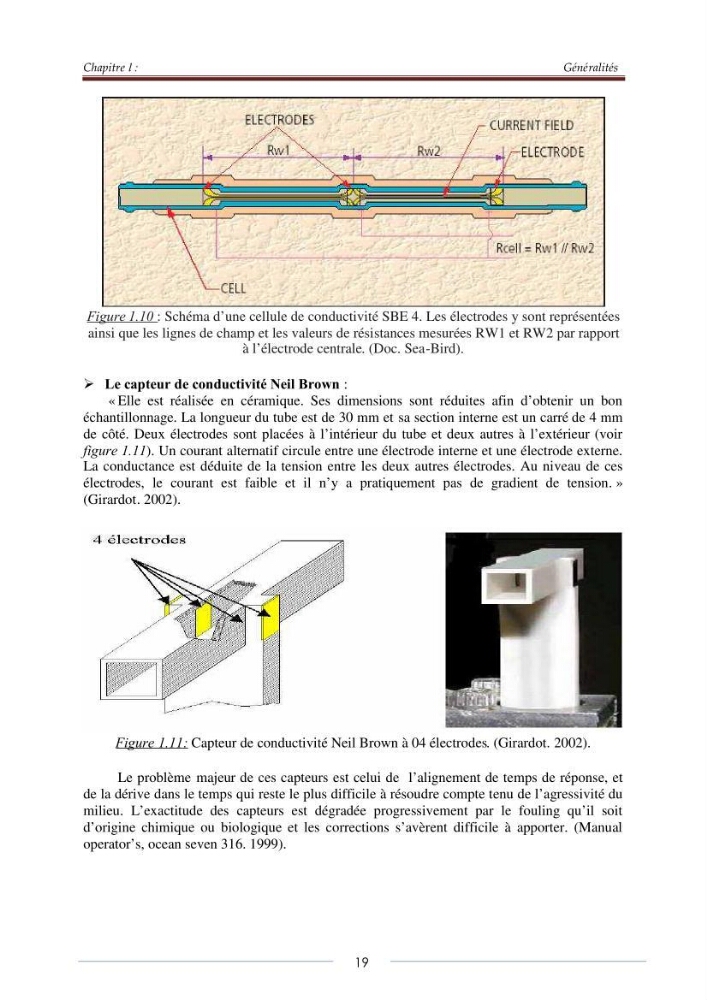

Figure 1.10 : Schéma d’une cellule de conductivité SBE 4. Les électrodes y sont représentées
ainsi que les lignes de champ et les valeurs de résistances mesurées RW1 et RW2 par rapport
à l’électrode centrale. (Doc. Sea-Bird).
 Le capteur de conductivité Neil Brown :
« Elle est réalisée en céramique. Ses dimensions sont réduites afin d’obtenir un bon
échantillonnage. La longueur du tube est de 30 mm et sa section interne est un carré de 4 mm
de côté. Deux électrodes sont placées à l’intérieur du tube et deux autres à l’extérieur (voir
figure 1.11). Un courant alternatif circule entre une électrode interne et une électrode externe.
La conductance est déduite de la tension entre les deux autres électrodes. Au niveau de ces
électrodes, le courant est faible et il n’y a pratiquement pas de gradient de tension. »
(Girardot. 2002).
Figure 1.11: Capteur de conductivité Neil Brown à 04 électrodes. (Girardot. 2002).
Le problème majeur de ces capteurs est celui de l’alignement de temps de réponse, et
de la dérive dans le temps qui reste le plus difficile à résoudre compte tenu de l’agressivité du
milieu. L’exactitude des capteurs est dégradée progressivement par le fouling qu’il soit
d’origine chimique ou biologique et les corrections s’avèrent difficile à apporter. (Manual
operator’s, ocean seven 316. 1999).
