Chapitre l :
Généralités
16

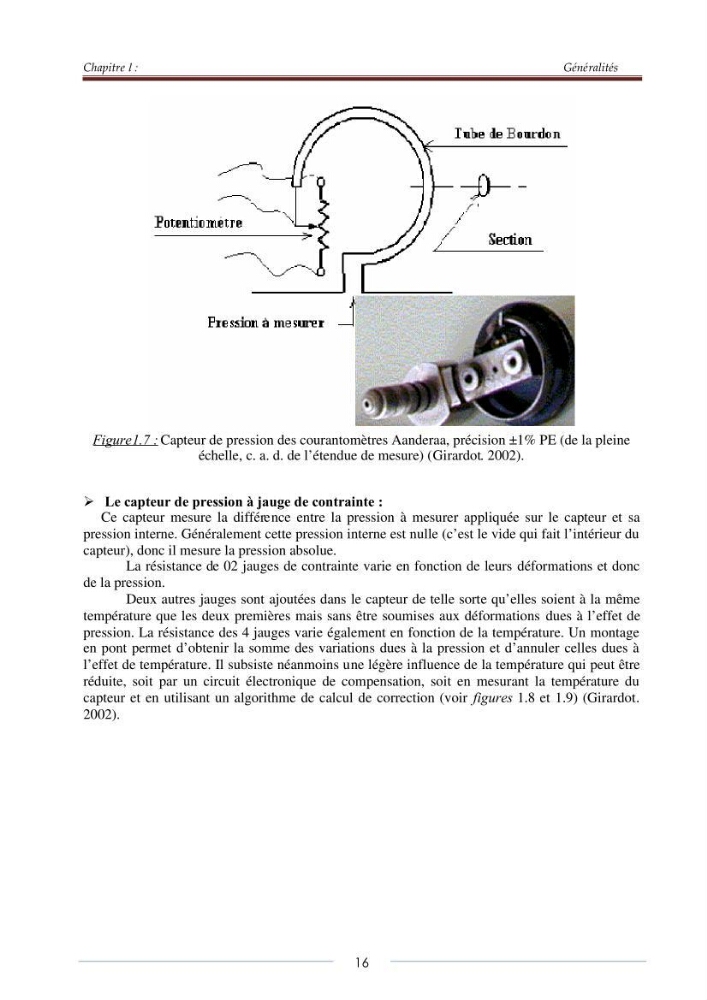

Figure1.7 : Capteur de pression des courantomètres Aanderaa, précision ±1% PE (de la pleine
échelle, c. a. d. de l’étendue de mesure) (Girardot. 2002).
 Le capteur de pression à jauge de contrainte :
Ce capteur mesure la différence entre la pression à mesurer appliquée sur le capteur et sa
pression interne. Généralement cette pression interne est nulle (c’est le vide qui fait l’intérieur du
capteur), donc il mesure la pression absolue.
La résistance de 02 jauges de contrainte varie en fonction de leurs déformations et donc
de la pression.
Deux autres jauges sont ajoutées dans le capteur de telle sorte qu’elles soient à la même
température que les deux premières mais sans être soumises aux déformations dues à l’effet de
pression. La résistance des 4 jauges varie également en fonction de la température. Un montage
en pont permet d’obtenir la somme des variations dues à la pression et d’annuler celles dues à
l’effet de température. Il subsiste néanmoins une légère influence de la température qui peut être
réduite, soit par un circuit électronique de compensation, soit en mesurant la température du
capteur et en utilisant un algorithme de calcul de correction (voir figures 1.8 et 1.9) (Girardot.
2002).
