Chapitre l :
Généralités
14

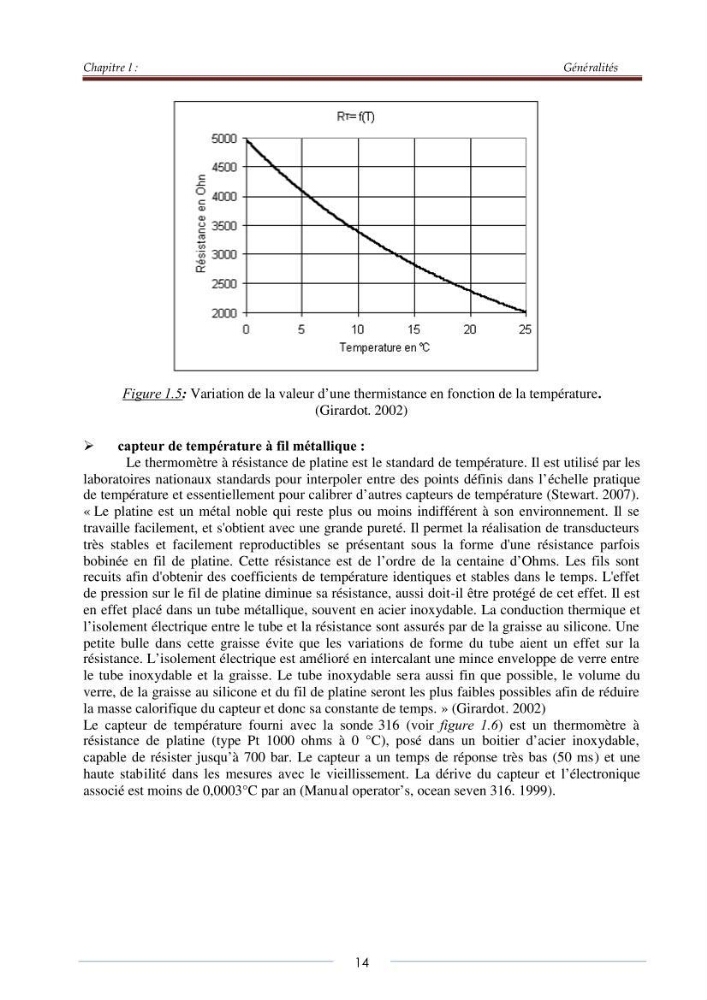

Figure 1.5: Variation de la valeur d’une thermistance en fonction de la température.
(Girardot. 2002)
capteur de température à fil métallique :
Le thermomètre à résistance de platine est le standard de température. Il est utilisé par les
laboratoires nationaux standards pour interpoler entre des points définis dans l’échelle pratique
de température et essentiellement pour calibrer d’autres capteurs de température (Stewart. 2007).
« Le platine est un métal noble qui reste plus ou moins indifférent à son environnement. Il se
travaille facilement, et s'obtient avec une grande pureté. Il permet la réalisation de transducteurs
très stables et facilement reproductibles se présentant sous la forme d'une résistance parfois
bobinée en fil de platine. Cette résistance est de l’ordre de la centaine d’Ohms. Les fils sont
recuits afin d'obtenir des coefficients de température identiques et stables dans le temps. L'effet
de pression sur le fil de platine diminue sa résistance, aussi doit-il être protégé de cet effet. Il est
en effet placé dans un tube métallique, souvent en acier inoxydable. La conduction thermique et
l’isolement électrique entre le tube et la résistance sont assurés par de la graisse au silicone. Une
petite bulle dans cette graisse évite que les variations de forme du tube aient un effet sur la
résistance. L’isolement électrique est amélioré en intercalant une mince enveloppe de verre entre
le tube inoxydable et la graisse. Le tube inoxydable sera aussi fin que possible, le volume du
verre, de la graisse au silicone et du fil de platine seront les plus faibles possibles afin de réduire
la masse calorifique du capteur et donc sa constante de temps. » (Girardot. 2002)
Le capteur de température fourni avec la sonde 316 (voir figure 1.6) est un thermomètre à
résistance de platine (type Pt 1000 ohms à 0 °C), posé dans un boitier d’acier inoxydable,
capable de résister jusqu’à 700 bar. Le capteur a un temps de réponse très bas (50 ms) et une
haute stabilité dans les mesures avec le vieillissement. La dérive du capteur et l’électronique
associé est moins de 0,0003°C par an (Manual operator’s, ocean seven 316. 1999).
