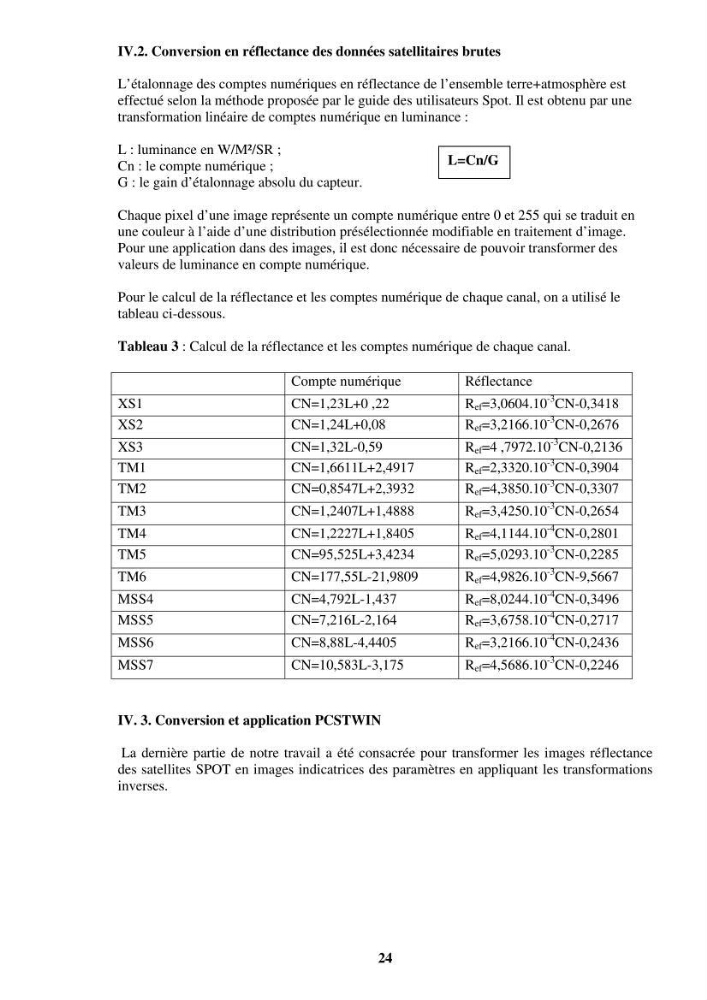

IV.2. Conversion en réflectance des données satellitaires brutes
L’étalonnage des comptes numériques en réflectance de l’ensemble terre+atmosphère est
effectué selon la méthode proposée par le guide des utilisateurs Spot. Il est obtenu par une
transformation linéaire de comptes numérique en luminance :
L : luminance en W/M²/SR ;
Cn : le compte numérique ;
G : le gain d’étalonnage absolu du capteur.
Chaque pixel d’une image représente un compte numérique entre 0 et 255 qui se traduit en
une couleur à l’aide d’une distribution présélectionnée modifiable en traitement d’image.
Pour une application dans des images, il est donc nécessaire de pouvoir transformer des
valeurs de luminance en compte numérique.
Pour le calcul de la réflectance et les comptes numérique de chaque canal, on a utilisé le
tableau ci-dessous.
Tableau 3 : Calcul de la réflectance et les comptes numérique de chaque canal.
IV. 3. Conversion et application PCSTWIN
La dernière partie de notre travail a été consacrée pour transformer les images réflectance
des satellites SPOT en images indicatrices des paramètres en appliquant les transformations
inverses.
24
Compte numérique
Réflectance
XS1
CN=1,23L+0 ,22
R ef =3,0604.10
-3 CN-0,3418
XS2
CN=1,24L+0,08
R ef =3,2166.10
-3 CN-0,2676
XS3
CN=1,32L-0,59
R ef =4 ,7972.10
-3 CN-0,2136
TM1
CN=1,6611L+2,4917
R ef =2,3320.10
-3 CN-0,3904
TM2
CN=0,8547L+2,3932
R ef =4,3850.10
-3 CN-0,3307
TM3
CN=1,2407L+1,4888
R ef =3,4250.10
-3 CN-0,2654
TM4
CN=1,2227L+1,8405
R ef =4,1144.10
-4 CN-0,2801
TM5
CN=95,525L+3,4234
R ef =5,0293.10
-3 CN-0,2285
TM6
CN=177,55L-21,9809
R ef =4,9826.10
-3 CN-9,5667
MSS4
CN=4,792L-1,437
R ef =8,0244.10
-4 CN-0,3496
MSS5
CN=7,216L-2,164
R ef =3,6758.10
-4 CN-0,2717
MSS6
CN=8,88L-4,4405
R ef =3,2166.10
-4 CN-0,2436
MSS7
CN=10,583L-3,175
R ef =4,5686.10
-3 CN-0,2246
L=Cn/G
