Etude de l’envasement du port d’Alger
Chapitre I : Synthèse bibliographique
12

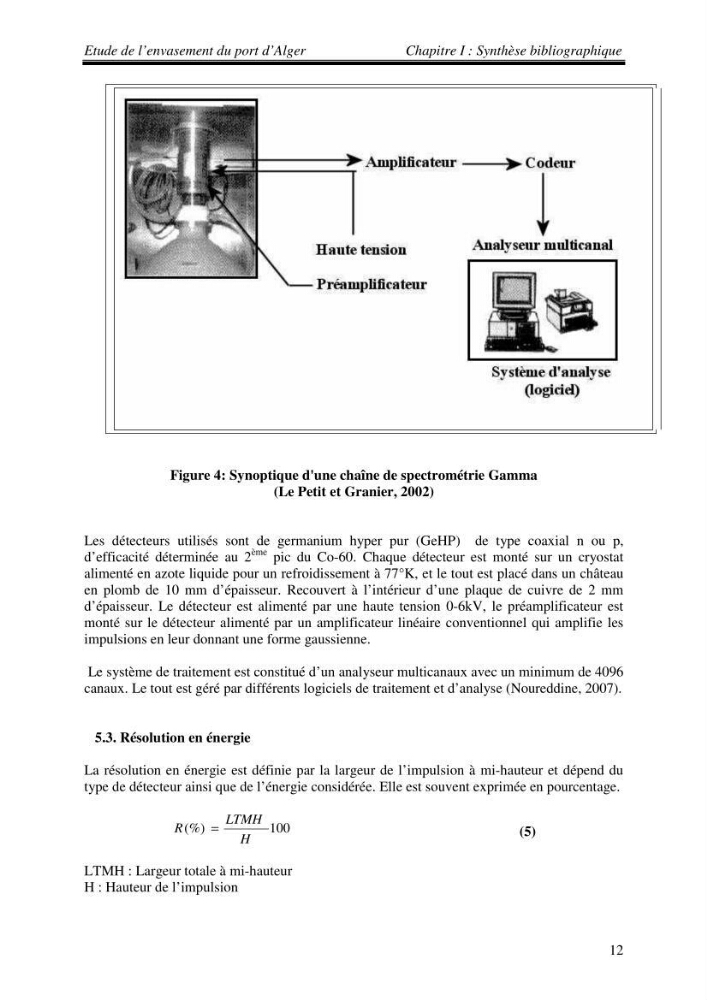

Figure 4: Synoptique d'une chaîne de spectrométrie Gamma
(Le Petit et Granier, 2002)
Les détecteurs utilisés sont de germanium hyper pur (GeHP) de type coaxial n ou p,
d’efficacité déterminée au 2
ème pic du Co-60. Chaque détecteur est monté sur un cryostat
alimenté en azote liquide pour un refroidissement à 77°K, et le tout est placé dans un château
en plomb de 10 mm d’épaisseur. Recouvert à l’intérieur d’une plaque de cuivre de 2 mm
d’épaisseur. Le détecteur est alimenté par une haute tension 0-6kV, le préamplificateur est
monté sur le détecteur alimenté par un amplificateur linéaire conventionnel qui amplifie les
impulsions en leur donnant une forme gaussienne.
Le système de traitement est constitué d’un analyseur multicanaux avec un minimum de 4096
canaux. Le tout est géré par différents logiciels de traitement et d’analyse (Noureddine, 2007).
5.3. Résolution en énergie
La résolution en énergie est définie par la largeur de l’impulsion à mi-hauteur et dépend du
type de détecteur ainsi que de l’énergie considérée. Elle est souvent exprimée en pourcentage.
100
(%)
H
LTMH
R
=
(5)
LTMH : Largeur totale à mi-hauteur
H : Hauteur de l’impulsion
