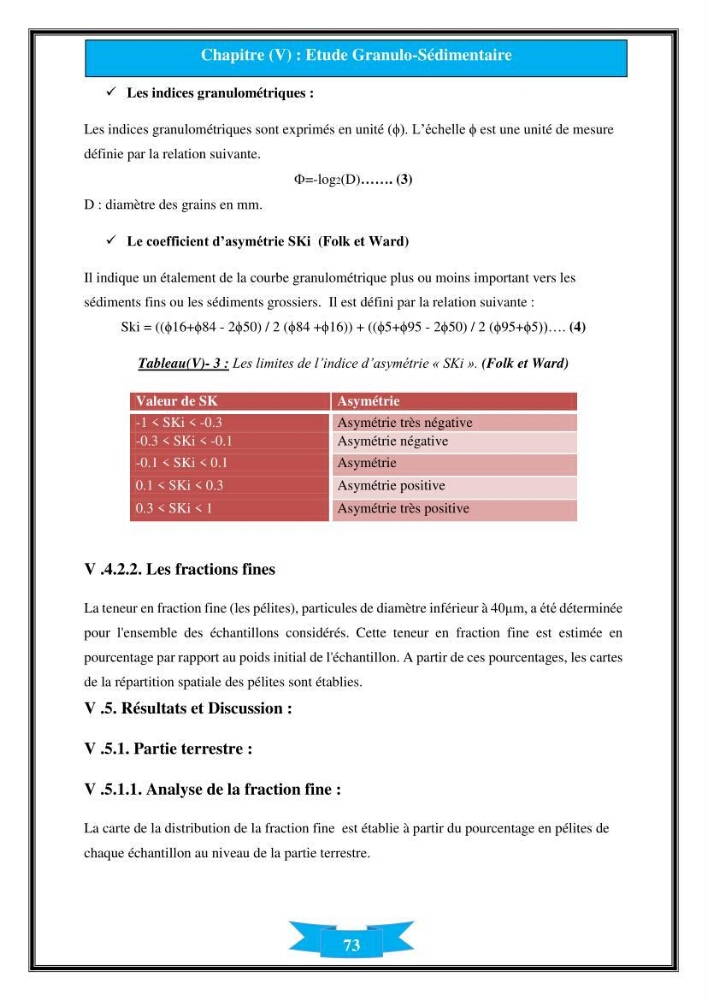

Chapitre (V) : Etude Granulo-Sédimentaire
de la zone d’étude
Chapitre (II) Chapitre (II)
: Présentation de la zone
d’étude
: Présentation de la zone
d’étude
73
 Les indices granulométriques :
Les indices granulométriques sont exprimés en unité (ϕ). L’échelle ϕ est une unité de mesure
définie par la relation suivante.
=-log2(D)……. (3)
D : diamètre des grains en mm.
 Le coefficient d’asymétrie SKi (Folk et Ward)
Il indique un étalement de la courbe granulométrique plus ou moins important vers les
sédiments fins ou les sédiments grossiers. Il est défini par la relation suivante :
Ski = ((ϕ16+ϕ84 - 2ϕ50) / 2 (ϕ84 +ϕ16)) + ((ϕ5+ϕ95 - 2ϕ50) / 2 (ϕ95+ϕ5))…. (4)
Tableau(V)- 3 : Les limites de l’indice d’asymétrie « SKi ». (Folk et Ward)
Valeur de SK
Asymétrie
-1 < SKi < -0.3
Asymétrie très négative
-0.3 < SKi < -0.1
Asymétrie négative
-0.1 < SKi < 0.1
Asymétrie
0.1 < SKi < 0.3
Asymétrie positive
0.3 < SKi < 1
Asymétrie très positive
V .4.2.2. Les fractions fines
La teneur en fraction fine (les pélites), particules de diamètre inférieur à 40μm, a été déterminée
pour l'ensemble des échantillons considérés. Cette teneur en fraction fine est estimée en
pourcentage par rapport au poids initial de l'échantillon. A partir de ces pourcentages, les cartes
de la répartition spatiale des pélites sont établies.
V .5. Résultats et Discussion :
V .5.1. Partie terrestre :
V .5.1.1. Analyse de la fraction fine :
La carte de la distribution de la fraction fine est établie à partir du pourcentage en pélites de
chaque échantillon au niveau de la partie terrestre.
