Chapitre 4
Résultats et discussion
52
2.2. Diagramme de corrélation Nitrates-Phosphates
L’écosystème méditerranéen, en plus de sa pauvreté relative en éléments nutritifs, ses eaux sont
caractérisées par des valeurs du rapport biochimique de Redfield N/P différentes de celles rapportées pour
l’océan mondial. En effet, il se trouve avec une valeur assez élevée de l’ordre de N/P = 21 (Raimbault et
al., 1990). Les figures suivantes (21, 22 et 23) montrent le diagramme de corrélation entre les nitrates et
les phosphates des données des trois campagnes du bassin Algérien. Cette corrélation assez significative
(R² = 0,96) permet d’estimer un rapport N/P= 20 dans la campagne SOMBA-GE, (R² = 0,93), un rapport
N/P = 23 pour la campagne MEDIPROD-VI et (R² = 0,94) et un rapport N/P = 22,5 dans la campagne
MEDIPROD-V.

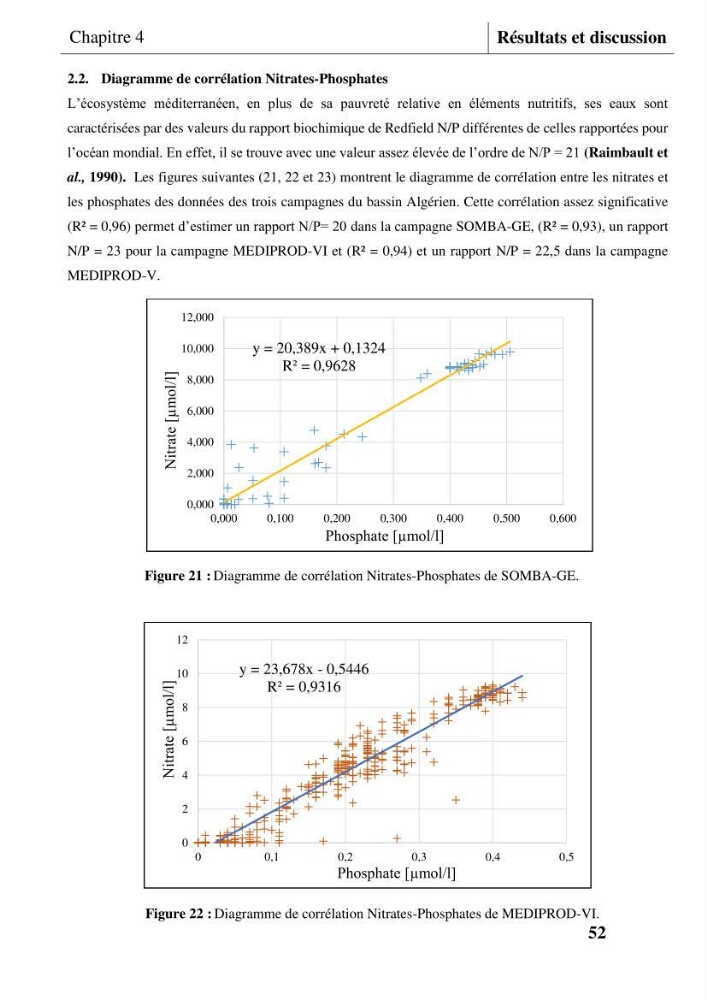

Figure 21 : Diagramme de corrélation Nitrates-Phosphates de SOMBA-GE.
Figure 22 : Diagramme de corrélation Nitrates-Phosphates de MEDIPROD-VI.
y = 20,389x + 0,1324
R² = 0,9628
0,000
2,000
4,000
6,000
8,000
10,000
12,000
0,000
0,100
0,200
0,300
0,400
0,500
0,600
Nitrate
[µmol/l]
Phosphate [µmol/l]
y = 23,678x - 0,5446
R² = 0,9316
0
2
4
6
8
10
12
0
0,1
0,2
0,3
0,4
0,5
Nitrate
[µmol/l]
Phosphate [µmol/l]
