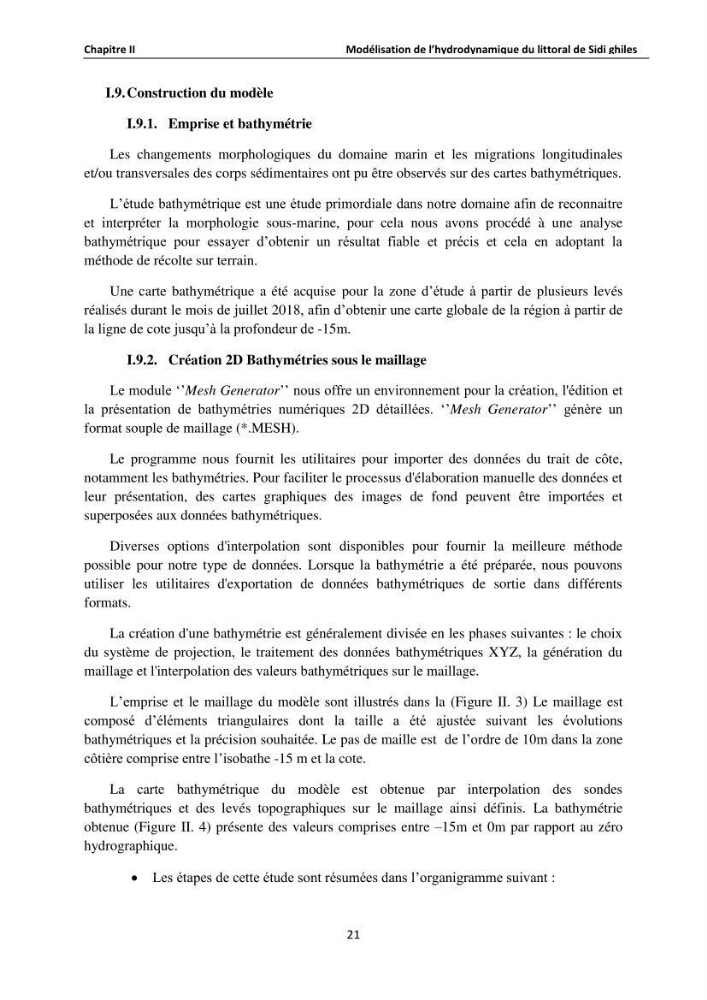

Chapitre II
Modélisation de l’hydrodynamique du littoral de Sidi ghiles
21
I.9. Construction du modèle
I.9.1. Emprise et bathymétrie
Les changements morphologiques du domaine marin et les migrations longitudinales
et/ou transversales des corps sédimentaires ont pu être observés sur des cartes bathymétriques.
L’étude bathymétrique est une étude primordiale dans notre domaine afin de reconnaitre
et interpréter la morphologie sous-marine, pour cela nous avons procédé à une analyse
bathymétrique pour essayer d’obtenir un résultat fiable et précis et cela en adoptant la
méthode de récolte sur terrain.
Une carte bathymétrique a été acquise pour la zone d’étude à partir de plusieurs levés
réalisés durant le mois de juillet 2018, afin d’obtenir une carte globale de la région à partir de
la ligne de cote jusqu’à la profondeur de -15m.
I.9.2. Création 2D Bathymétries sous le maillage
Le module ‘’Mesh Generator’’ nous offre un environnement pour la création, l'édition et
la présentation de bathymétries numériques 2D détaillées. ‘’Mesh Generator’’ génère un
format souple de maillage (*.MESH).
Le programme nous fournit les utilitaires pour importer des données du trait de côte,
notamment les bathymétries. Pour faciliter le processus d'élaboration manuelle des données et
leur présentation, des cartes graphiques des images de fond peuvent être importées et
superposées aux données bathymétriques.
Diverses options d'interpolation sont disponibles pour fournir la meilleure méthode
possible pour notre type de données. Lorsque la bathymétrie a été préparée, nous pouvons
utiliser les utilitaires d'exportation de données bathymétriques de sortie dans différents
formats.
La création d'une bathymétrie est généralement divisée en les phases suivantes : le choix
du système de projection, le traitement des données bathymétriques XYZ, la génération du
maillage et l'interpolation des valeurs bathymétriques sur le maillage.
L’emprise et le maillage du modèle sont illustrés dans la (Figure II. 3) Le maillage est
composé d’éléments triangulaires dont la taille a été ajustée suivant les évolutions
bathymétriques et la précision souhaitée. Le pas de maille est de l’ordre de 10m dans la zone
côtière comprise entre l’isobathe -15 m et la cote.
La carte bathymétrique du modèle est obtenue par interpolation des sondes
bathymétriques et des levés topographiques sur le maillage ainsi définis. La bathymétrie
obtenue (Figure II. 4) présente des valeurs comprises entre –15m et 0m par rapport au zéro
hydrographique.
Les étapes de cette étude sont résumées dans l’organigramme suivant :
