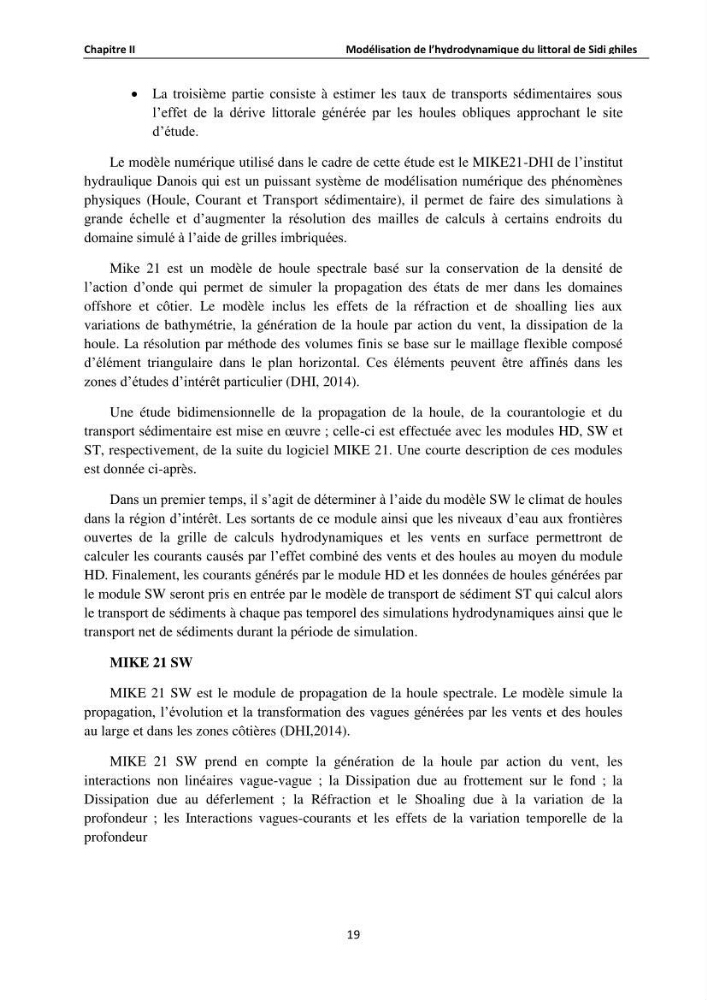

Chapitre II
Modélisation de l’hydrodynamique du littoral de Sidi ghiles
19
La troisième partie consiste à estimer les taux de transports sédimentaires sous
l’effet de la dérive littorale générée par les houles obliques approchant le site
d’étude.
Le modèle numérique utilisé dans le cadre de cette étude est le MIKE21-DHI de l’institut
hydraulique Danois qui est un puissant système de modélisation numérique des phénomènes
physiques (Houle, Courant et Transport sédimentaire), il permet de faire des simulations à
grande échelle et d’augmenter la résolution des mailles de calculs à certains endroits du
domaine simulé à l’aide de grilles imbriquées.
Mike 21 est un modèle de houle spectrale basé sur la conservation de la densité de
l’action d’onde qui permet de simuler la propagation des états de mer dans les domaines
offshore et côtier. Le modèle inclus les effets de la réfraction et de shoalling lies aux
variations de bathymétrie, la génération de la houle par action du vent, la dissipation de la
houle. La résolution par méthode des volumes finis se base sur le maillage flexible composé
d’élément triangulaire dans le plan horizontal. Ces éléments peuvent être affinés dans les
zones d’études d’intérêt particulier (DHI, 2014).
Une étude bidimensionnelle de la propagation de la houle, de la courantologie et du
transport sédimentaire est mise en œuvre ; celle-ci est effectuée avec les modules HD, SW et
ST, respectivement, de la suite du logiciel MIKE 21. Une courte description de ces modules
est donnée ci-après.
Dans un premier temps, il s’agit de déterminer à l’aide du modèle SW le climat de houles
dans la région d’intérêt. Les sortants de ce module ainsi que les niveaux d’eau aux frontières
ouvertes de la grille de calculs hydrodynamiques et les vents en surface permettront de
calculer les courants causés par l’effet combiné des vents et des houles au moyen du module
HD. Finalement, les courants générés par le module HD et les données de houles générées par
le module SW seront pris en entrée par le modèle de transport de sédiment ST qui calcul alors
le transport de sédiments à chaque pas temporel des simulations hydrodynamiques ainsi que le
transport net de sédiments durant la période de simulation.
MIKE 21 SW
MIKE 21 SW est le module de propagation de la houle spectrale. Le modèle simule la
propagation, l’évolution et la transformation des vagues générées par les vents et des houles
au large et dans les zones côtières (DHI,2014).
MIKE 21 SW prend en compte la génération de la houle par action du vent, les
interactions non linéaires vague-vague ; la Dissipation due au frottement sur le fond ; la
Dissipation due au déferlement ; la Réfraction et le Shoaling due à la variation de la
profondeur ; les Interactions vagues-courants et les effets de la variation temporelle de la
profondeur
