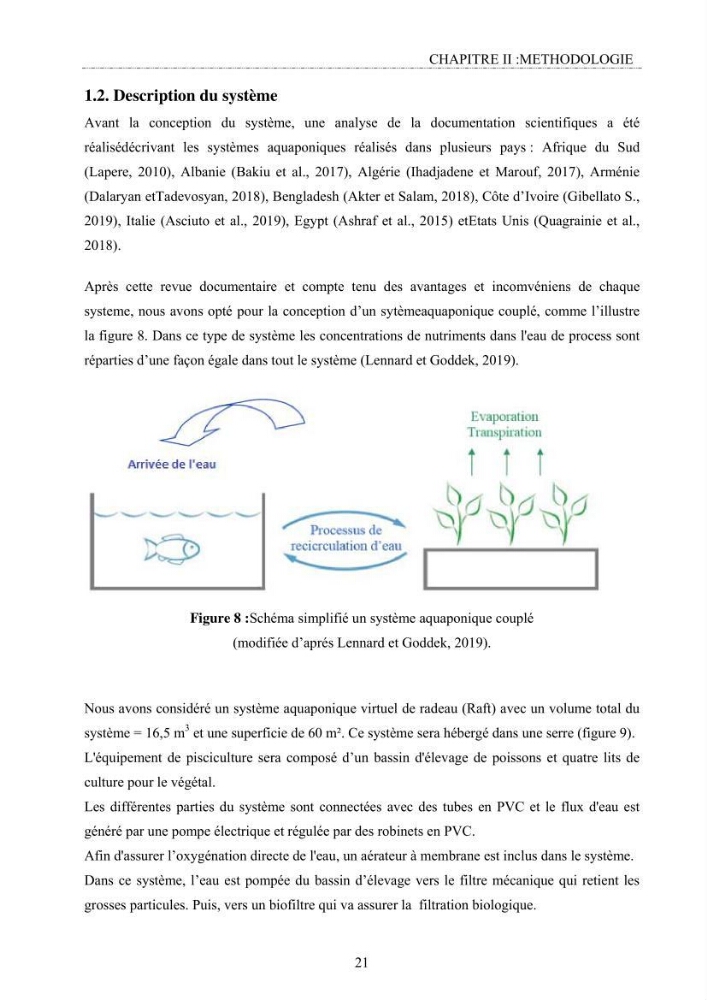

1.2. Description du système
Avant la conception du système, une analyse de la documentation scientifiques a été
réalisédécrivant les systèmes aquaponiques réalisés dans plusieurs pays : Afrique du Sud
(Lapere, 2010), Albanie (Bakiu et al., 2017), Algérie (Ihadjadene et Marouf, 2017), Arménie
(Dalaryan etTadevosyan, 2018), Bengladesh (Akter et Salam, 2018), Côte d’Ivoire (Gibellato S.,
2019), Italie (Asciuto et al., 2019), Egypt (Ashraf et al., 2015) etEtats Unis (Quagrainie et al.,
2018).
Après cette revue documentaire et compte tenu des avantages et incomvéniens de chaque
systeme, nous avons opté pour la conception d’un sytèmeaquaponique couplé, comme l’illustre
la figure 8. Dans ce type de système les concentrations de nutriments dans l'eau de process sont
réparties d’une façon égale dans tout le système (Lennard et Goddek, 2019).
Figure 8 :Schéma simplifié un système aquaponique couplé
(modifiée d’aprés Lennard et Goddek, 2019).
Nous avons considéré un système aquaponique virtuel de radeau (Raft) avec un volume total du
système = 16,5 m
3
et une superficie de 60 m². Ce système sera hébergé dans une serre (figure 9).
L'équipement de pisciculture sera composé d’un bassin d'élevage de poissons et quatre lits de
culture pour le végétal.
Les différentes parties du système sont connectées avec des tubes en PVC et le flux d'eau est
généré par une pompe électrique et régulée par des robinets en PVC.
Afin d'assurer l’oxygénation directe de l'eau, un aérateur à membrane est inclus dans le système.
Dans ce système, l’eau est pompée du bassin d’élevage vers le filtre mécanique qui retient les
grosses particules. Puis, vers un biofiltre qui va assurer la filtration biologique.
