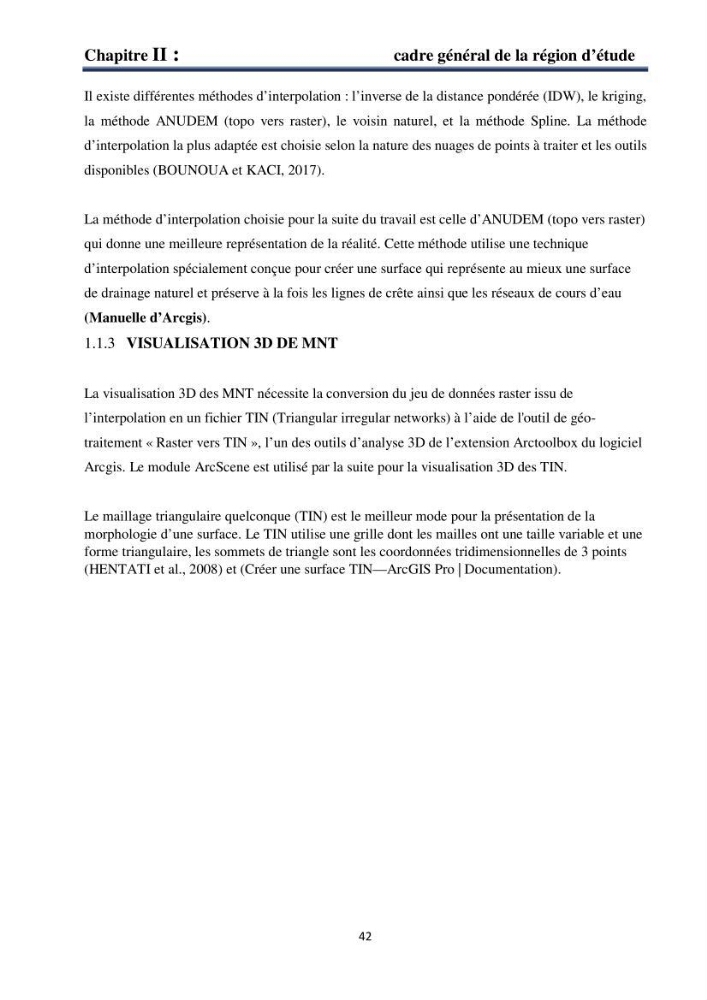

Chapitre II :
cadre général de la région d’étude
42
Il existe différentes méthodes d’interpolation : l’inverse de la distance pondérée (IDW), le kriging,
la méthode ANUDEM (topo vers raster), le voisin naturel, et la méthode Spline. La méthode
d’interpolation la plus adaptée est choisie selon la nature des nuages de points à traiter et les outils
disponibles (BOUNOUA et KACI, 2017).
La méthode d’interpolation choisie pour la suite du travail est celle d’ANUDEM (topo vers raster)
qui donne une meilleure représentation de la réalité. Cette méthode utilise une technique
d’interpolation spécialement conçue pour créer une surface qui représente au mieux une surface
de drainage naturel et préserve à la fois les lignes de crête ainsi que les réseaux de cours d’eau
(Manuelle d’Arcgis).
VISUALISATION 3D DE MNT
1.1.3
La visualisation 3D des MNT nécessite la conversion du jeu de données raster issu de
l’interpolation en un fichier TIN (Triangular irregular networks) à l’aide de l'outil de géotraitement « Raster vers TIN », l’un des outils d’analyse 3D de l’extension Arctoolbox du logiciel
Arcgis. Le module ArcScene est utilisé par la suite pour la visualisation 3D des TIN.
Le maillage triangulaire quelconque (TIN) est le meilleur mode pour la présentation de la
morphologie d’une surface. Le TIN utilise une grille dont les mailles ont une taille variable et une
forme triangulaire, les sommets de triangle sont les coordonnées tridimensionnelles de 3 points
(HENTATI et al., 2008) et (Créer une surface TIN—ArcGIS Pro | Documentation).
