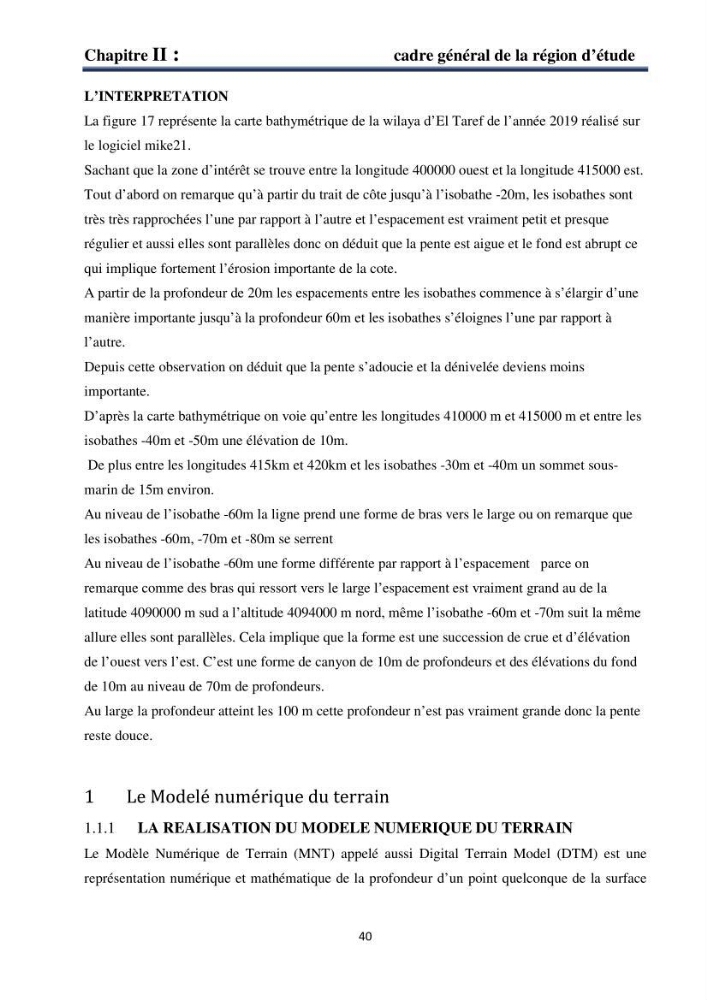

Chapitre II :
cadre général de la région d’étude
40
L’INTERPRETATION
La figure 17 représente la carte bathymétrique de la wilaya d’El Taref de l’année 2019 réalisé sur
le logiciel mike21.
Sachant que la zone d’intérêt se trouve entre la longitude 400000 ouest et la longitude 415000 est.
Tout d’abord on remarque qu’à partir du trait de côte jusqu’à l’isobathe -20m, les isobathes sont
très très rapprochées l’une par rapport à l’autre et l’espacement est vraiment petit et presque
régulier et aussi elles sont parallèles donc on déduit que la pente est aigue et le fond est abrupt ce
qui implique fortement l’érosion importante de la cote.
A partir de la profondeur de 20m les espacements entre les isobathes commence à s’élargir d’une
manière importante jusqu’à la profondeur 60m et les isobathes s’éloignes l’une par rapport à
l’autre.
Depuis cette observation on déduit que la pente s’adoucie et la dénivelée deviens moins
importante.
D’après la carte bathymétrique on voie qu’entre les longitudes 410000 m et 415000 m et entre les
isobathes -40m et -50m une élévation de 10m.
De plus entre les longitudes 415km et 420km et les isobathes -30m et -40m un sommet sousmarin de 15m environ.
Au niveau de l’isobathe -60m la ligne prend une forme de bras vers le large ou on remarque que
les isobathes -60m, -70m et -80m se serrent
Au niveau de l’isobathe -60m une forme différente par rapport à l’espacement parce on
remarque comme des bras qui ressort vers le large l’espacement est vraiment grand au de la
latitude 4090000 m sud a l’altitude 4094000 m nord, même l’isobathe -60m et -70m suit la même
allure elles sont parallèles. Cela implique que la forme est une succession de crue et d’élévation
de l’ouest vers l’est. C’est une forme de canyon de 10m de profondeurs et des élévations du fond
de 10m au niveau de 70m de profondeurs.
Au large la profondeur atteint les 100 m cette profondeur n’est pas vraiment grande donc la pente
reste douce.
1
Le Modelé numérique du terrain
LA REALISATION DU MODELE NUMERIQUE DU TERRAIN
1.1.1
Le Modèle Numérique de Terrain (MNT) appelé aussi Digital Terrain Model (DTM) est une
représentation numérique et mathématique de la profondeur d’un point quelconque de la surface
