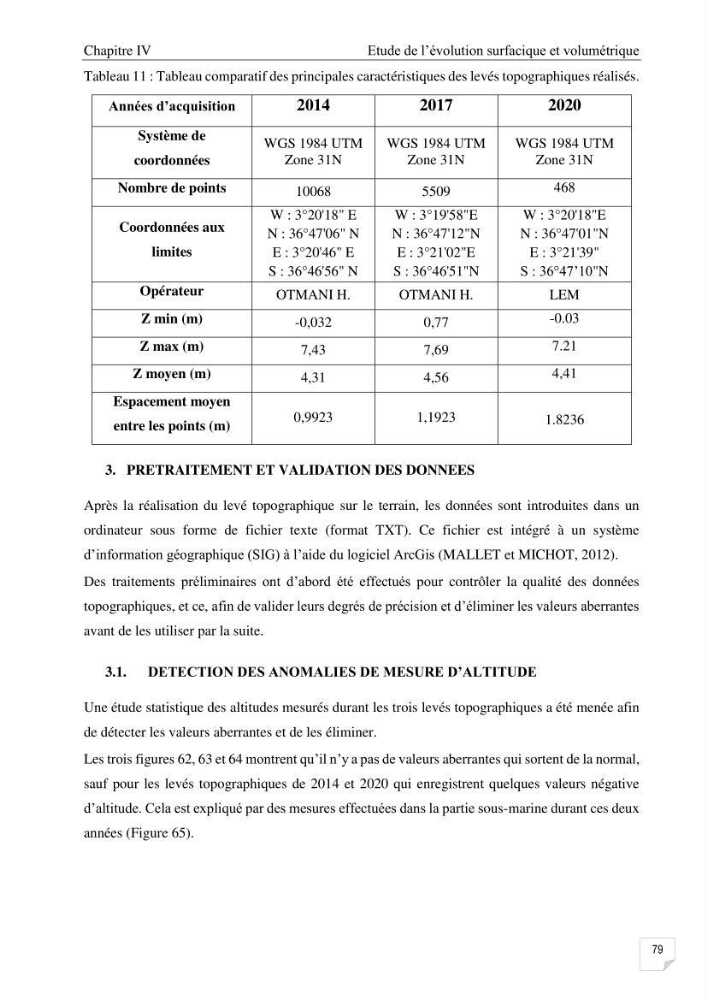

Chapitre IV
Etude de l’évolution surfacique et volumétrique
79
Tableau 11 : Tableau comparatif des principales caractéristiques des levés topographiques réalisés.
Années d’acquisition
2014
2017
2020
Système de
coordonnées
WGS 1984 UTM
Zone 31N
WGS 1984 UTM
Zone 31N
WGS 1984 UTM
Zone 31N
Nombre de points
10068
5509
468
Coordonnées aux
limites
W : 3°20'18" E
N : 36°47'06" N
E : 3°20'46" E
S : 36°46'56" N
W : 3°19'58"E
N : 36°47'12"N
E : 3°21'02"E
S : 36°46'51"N
W : 3°20'18"E
N : 36°47'01"N
E : 3°21'39"
S : 36°47’10"N
Opérateur
OTMANI H.
OTMANI H.
LEM
Z min (m)
-0,032
0,77
-0.03
Z max (m)
7,43
7,69
7.21
Z moyen (m)
4,31
4,56
4,41
Espacement moyen
entre les points (m)
0,9923
1,1923
1.8236
3. PRETRAITEMENT ET VALIDATION DES DONNEES
Après la réalisation du levé topographique sur le terrain, les données sont introduites dans un
ordinateur sous forme de fichier texte (format TXT). Ce fichier est intégré à un système
d’information géographique (SIG) à l’aide du logiciel ArcGis (MALLET et MICHOT, 2012).
Des traitements préliminaires ont d’abord été effectués pour contrôler la qualité des données
topographiques, et ce, afin de valider leurs degrés de précision et d’éliminer les valeurs aberrantes
avant de les utiliser par la suite.
3.1. DETECTION DES ANOMALIES DE MESURE D’ALTITUDE
Une étude statistique des altitudes mesurés durant les trois levés topographiques a été menée afin
de détecter les valeurs aberrantes et de les éliminer.
Les trois figures 62, 63 et 64 montrent qu’il n’y a pas de valeurs aberrantes qui sortent de la normal,
sauf pour les levés topographiques de 2014 et 2020 qui enregistrent quelques valeurs négative
d’altitude. Cela est expliqué par des mesures effectuées dans la partie sous-marine durant ces deux
années (Figure 65).
