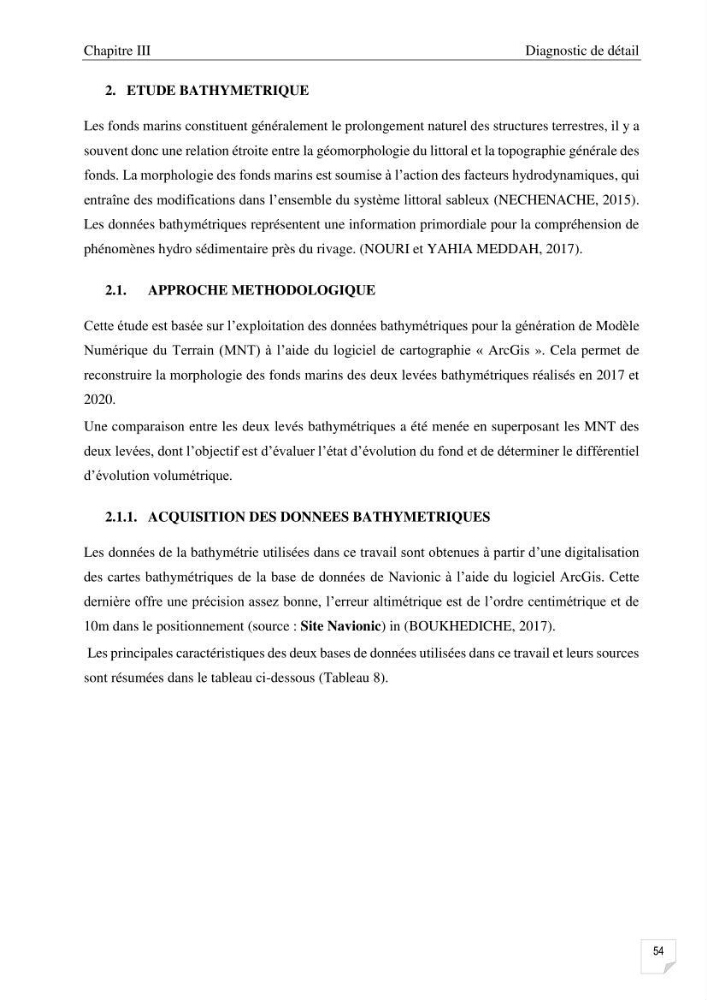

Chapitre III
Diagnostic de détail
54
2. ETUDE BATHYMETRIQUE
Les fonds marins constituent généralement le prolongement naturel des structures terrestres, il y a
souvent donc une relation étroite entre la géomorphologie du littoral et la topographie générale des
fonds. La morphologie des fonds marins est soumise à l’action des facteurs hydrodynamiques, qui
entraîne des modifications dans l’ensemble du système littoral sableux (NECHENACHE, 2015).
Les données bathymétriques représentent une information primordiale pour la compréhension de
phénomènes hydro sédimentaire près du rivage. (NOURI et YAHIA MEDDAH, 2017).
2.1. APPROCHE METHODOLOGIQUE
Cette étude est basée sur l’exploitation des données bathymétriques pour la génération de Modèle
Numérique du Terrain (MNT) à l’aide du logiciel de cartographie « ArcGis ». Cela permet de
reconstruire la morphologie des fonds marins des deux levées bathymétriques réalisés en 2017 et
2020.
Une comparaison entre les deux levés bathymétriques a été menée en superposant les MNT des
deux levées, dont l’objectif est d’évaluer l’état d’évolution du fond et de déterminer le différentiel
d’évolution volumétrique.
2.1.1. ACQUISITION DES DONNEES BATHYMETRIQUES
Les données de la bathymétrie utilisées dans ce travail sont obtenues à partir d’une digitalisation
des cartes bathymétriques de la base de données de Navionic à l’aide du logiciel ArcGis. Cette
dernière offre une précision assez bonne, l’erreur altimétrique est de l’ordre centimétrique et de
10m dans le positionnement (source : Site Navionic) in (BOUKHEDICHE, 2017).
Les principales caractéristiques des deux bases de données utilisées dans ce travail et leurs sources
sont résumées dans le tableau ci-dessous (Tableau 8).
Diagnostic de détail
54
2. ETUDE BATHYMETRIQUE
Les fonds marins constituent généralement le prolongement naturel des structures terrestres, il y a
souvent donc une relation étroite entre la géomorphologie du littoral et la topographie générale des
fonds. La morphologie des fonds marins est soumise à l’action des facteurs hydrodynamiques, qui
entraîne des modifications dans l’ensemble du système littoral sableux (NECHENACHE, 2015).
Les données bathymétriques représentent une information primordiale pour la compréhension de
phénomènes hydro sédimentaire près du rivage. (NOURI et YAHIA MEDDAH, 2017).
2.1. APPROCHE METHODOLOGIQUE
Cette étude est basée sur l’exploitation des données bathymétriques pour la génération de Modèle
Numérique du Terrain (MNT) à l’aide du logiciel de cartographie « ArcGis ». Cela permet de
reconstruire la morphologie des fonds marins des deux levées bathymétriques réalisés en 2017 et
2020.
Une comparaison entre les deux levés bathymétriques a été menée en superposant les MNT des
deux levées, dont l’objectif est d’évaluer l’état d’évolution du fond et de déterminer le différentiel
d’évolution volumétrique.
2.1.1. ACQUISITION DES DONNEES BATHYMETRIQUES
Les données de la bathymétrie utilisées dans ce travail sont obtenues à partir d’une digitalisation
des cartes bathymétriques de la base de données de Navionic à l’aide du logiciel ArcGis. Cette
dernière offre une précision assez bonne, l’erreur altimétrique est de l’ordre centimétrique et de
10m dans le positionnement (source : Site Navionic) in (BOUKHEDICHE, 2017).
Les principales caractéristiques des deux bases de données utilisées dans ce travail et leurs sources
sont résumées dans le tableau ci-dessous (Tableau 8).
